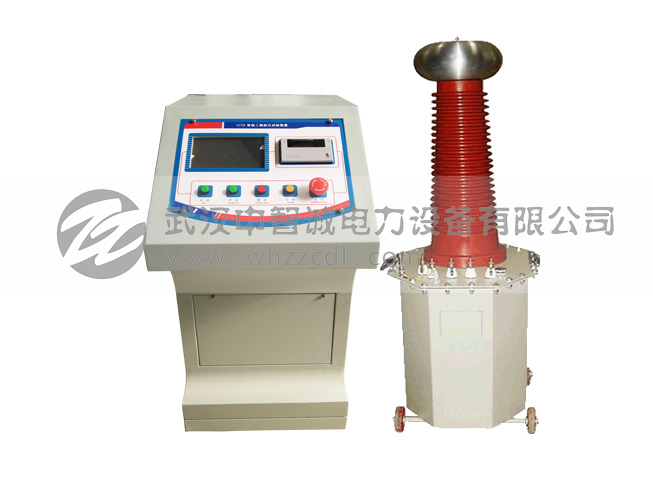

ZCYD 智能工频耐压试验装置

设备用途：

对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验。

设备别称：

高压耐压仪、工频耐压测试、工频耐压测试装置、智能工频耐压试验仪。

提醒：关于产品购买、技术维护等服务，欢迎来电咨询。

在线QQ 在线QQ 产品资料下载全国热线：400-6599-027

产品概述

ZCYD系列智能工频耐压试验装置是根据国家电力行业标准而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

产品特点

1. 7寸彩色液晶触摸屏、高速热敏打印机。
2. 高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
4. 实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 具有回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
11. 自动错误诊断，易于发现和解决问题。
12. 可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

产品参数

控制箱/台规格参数

输入电压	AC 220V/380V
输出容量	5KVA—500KVA( 任选 )
高压电压	5KV-300KV( 任选 )
电压测量精度	< ± 0.5
电流测量精度	< ±0.5
显示方式	7寸真彩高清数字屏
触控方式	电阻式触摸更精准
操作方式	自动、手动
数据保存	60组
环境温度	－20 ℃至 50 ℃
多级保护	输入电压保护、输入电流保护、高压电压保护、高压电流保护、高压过压保护、高压闪络保护

试验变压器规格参数

规格	容量（kVA）	高压输出电压（kV）	高压输出电流（mA）	低压输入		变比
规格	容量（kVA）	高压输出电压（kV）	高压输出电流（mA）	V	A	变比
1.5kVA/50kV	1.5	50	30	200	7.5	500
3kVA/50kV	3	50	60	200	15	500
5kVA	5	50	100	200	25	500
5kVA	5	100	50	200	25	1000
10kVA	10	50	200	220/380	50/26	500
10kVA	10	100	100	200/380	50/26	1000
20kVA	20	50	400	380	53	500
	20	100	200	380		1000
	20	150	133	380		1500
30kVA	30	50	600	380	79	500
	30	100	300	380		1000
	30	150	200	380		1500
	30	200	150	380		2000
	30	250	120	380		2500
50kVA	50	50	1000	380	132	500
	50	100	500	380		1000
	50	150	333	380		1500
	50	200	250	380		2000
	50	250	200	380		2500
100kVA	100	100	1000	3000	33	1000
	100	150	666	3000		1500
	100	200	500	3000		2000
150kVA	150	150	1000	3000	50	1500
	150	200	750	3000		2000
	150	250	600	3000		2500
200kVA	200	200	1000	3000	66	2000
200kVA	200	250	800	3000	66	2500
300kVA	300	200	1500	3000	100	2000
300kVA	300	250	1200	3000	100	2500

说明：1. 交直流两用型试验变压器的参数同上表，直流参数中的额定直流电压为交流的1.4倍，额定直流电流为交流电流的0.7倍。
2. 可根据用户需要在高压绕组中抽出5 -15kV的中压抽头，供高压电机作交流耐压试验。
3. 可定制特殊规格的试验变压器。
