ZCRB-IV变压器绕组变形综合测试仪具有频率响应法及低电压短路阻抗法两种测试方法对大中型变压器的绕组进行测量、诊断，全面反映变压器的绕组特性。

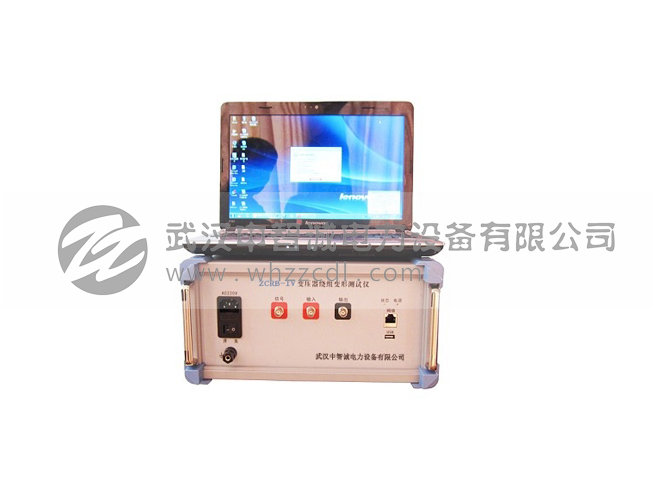

ZCRB-IV变压器绕组变形综合测试仪（频率响应法）用于测试6KV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。变压器绕组变形综合测试仪（频率响应法）由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成的黑匣子，分析部分由笔记本电脑完成，测量部分通过网络与笔记本电脑连接。
ZCRB-IV变压器绕组变形综合测试仪（低电压阻抗法）专门用于测量大中型变压器阻抗特性测试的智能化仪器。国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反应变压器在绕组变形前后阻抗值的变化。测试仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，测量数据准确、稳定。该仪器采用三相或者单相测量方式，只需低压侧短接，高压侧非测试相无须短接，选择变压器绕组联结后，一次测量即可自动计算出每相的短路阻抗。仪器有低电流测试自动折算到额定电流功能，适合现场使用。仪器可同步测量电压，电流，功率，电源频率。

1.  ZCRB-IV含有两种方法对大中型变压器的绕组进行测量、诊断，第一是扫频法，第二是低电压阻抗法，为业界首款。
2.  测试中仅需要拆除连接母线，不对变压器进行吊罩、拆装的情况下就完成所有测试。
3.  仪器采用分体式结构，测试主机与主控计算机之间采用USB或者无线以太网连接，即插即用。
4.  所有的接插件具有容错性，现场接线安全、简单。
5.  仪器智能化程度高，使用方便，设计有自适应滤波器，具有自动量程调节，自动采样频率调节等多种功能。
6.  仪器采用高速、高精度AD转换器，使仪器测试精准度高、测试稳定性、重复性好，基本测量精度均优于0.1%。
7.  配有专家诊断系统，可以自动诊断变压器绕组的状态。
8.  分析软件功能强大，软件、硬件指标满足国标DL/T911-2004，DL/TXXX－2007。

1、ZCRB-IV测试仪扫频测量部分的主要技术指标
   ● 符合国家电力行业标准：DL/T911-2004 电力变压器绕组变形的频率响应分析法
   ● 不对变压器进行吊罩、拆装的情况下就可以进行测试
   ● 使用扫频法进行测量
   ● 本仪器可以对6kV以上的变压器进行测量
   ● 采用分体式结构，测试主机与主控计算机之间采用USB连接，即插即用
   ● 现场接线简单、使用方便
   ● 测量动态范围宽：－100dB～20dB
   ● 分析软件功能强大，软件、硬件指标满足国标DL/T911-2004
   ● 测试主机与PC接口： USB接口。
   ● 信号源：仪器自带一个通道信号输出作为扫频的激励信号；信号输出为标准正弦波，信号输出幅度可以软件调节，最大幅度Vpp：10V，信号输出阻抗为50Ω。
   ● 两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数。
   ● 激励通道测量为固定量程：±10V；响应通道有多档量程，在测量过程中自动调节量程，最大输入信号为±25V。
   ● 采集通道量化精度：12位。
   ● 采集通道静态误差：0.5%。
   ● 每通道存储容量：64K样点。
   ● 每通道采样率：20Msps。
   ● 采集通道输入阻抗：1MΩ。
   ● 扫频测量范围：1kHz－2000kHz。
   ● 扫描方式：采用线性或对数分布的扫频测量方式。
   ● 扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%。
   ● 扫频测量频点：1kHz－2000kHz，测量点数用户自定义，最大可达10000个点。
2、ZCRB-IV测试仪低电压阻抗测量部分的主要技术指标
   ● 符合国家电力行业标准：DL/T-1093-2008
   ● 测试精度高，电流、电压等基本参数的测试精度都优于0.1%。
   ● 系统稳定性，抗干扰能力强，系统采用软件数字滤波、硬件抗混滤波抗干扰技术，使系统的测试稳定度及抗干扰能力都比同类仪器有很大的提高。
   ● 三个独立的电压和三个独立的电流输入通道，测量通道采用16bit高度AD转换器，所有通道同步采集，使功率计算精度有根本的保障，变压器绕组变形测试仪（阻抗法）满足 所有变压器的接线测量方式。
   ● 在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。
   ● 所有测试通道完全隔离、独立，自动调节量程范围
   ● 所有输入通道的外接PT、CT的变化可分别进行设定，当输入电压小于500V，电流小于50A时，可直接测量。
