ZCJF-20kVA/150kV无局部放电试验装置是我公司引进、吸收国外先进技术，设计开发制造的无局部放电工频试验变压器，广泛应用于电器、电缆、电机、变压器、互感器、绝缘材料和相关的高压元件制造厂家，以及电力、科研和大专院校的高压试验室，可对其产品进行局部放电和工频耐压试验。可通过局部放电检测仪的检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量符合DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86等有关标准要求。

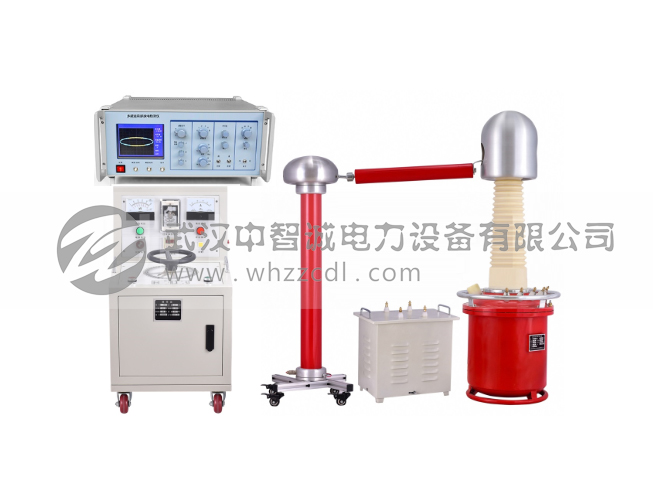

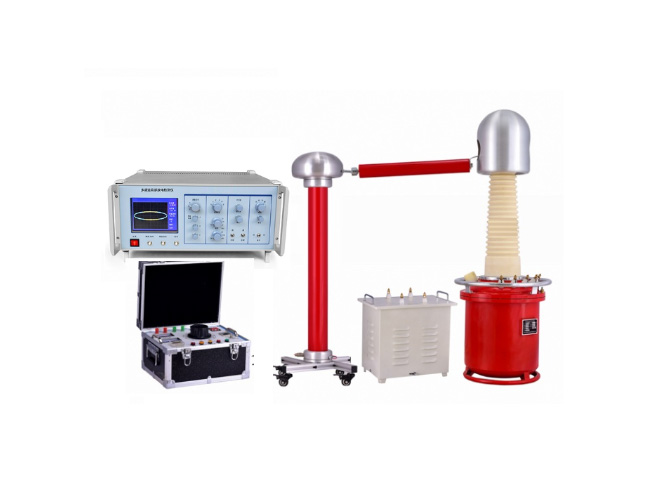

用于被试品高压试验时的局放量测试。成套系统由局放仪、无局放高压试验变压器、控制台、隔离变压器、高压耦合电容器、高压无局放限流电阻等六个部分组成。

(一)20kVA试验变压器耐压控制台
输入电压：AC380V±10%  50Hz±5%
输出电压：0-420V
输出电流：47.6A
变压器低压电流显示（数字式）
变压器高压电压显示（数字式）
设有调压器下限位保护、耐压计时
设有紧急按钮、设有警铃、门连锁
电压升、降功能、耐压记时、过流保护功能
(二)20kVA/150kV 无局放充气试验变压器
结构：环氧筒、固定式
相数：单相
频率：50HZ
冷却方式：ONAN
额定容量：20KVA
输入电压：0-400V　输入电流：0-50A
输出电压：0-150KV  输出电流：0-0.13A
空载电流：≤5%
阻抗电压：≤8%
波形畸变率≤3%
测量绕组电压：100V　　测量电压比：10000:1
绝缘水平：低压端工频耐5KV/min
介质损耗：≤0.5%
局部放电量：100%UH下小于5PC；80%UH下小于3PC。
(三)500/150kV耦合电容分压器
额定频率：50HZ
标称电容量：500pF
额定电压：150KV
标称分压比：1000：1
介质损耗：＜0.2%
局部放电量：额定电压下＜3pC，在80%额定电压下＜2pC
测量精度：≤±1%
允许运行时间：同变压器
(四)150kV/5KΩ工频保护电阻
额定频率：50HZ
额定电压：150KV
额定电流：长期电流0.13A
标称电阻：5KΩ
耐热等级：F级
局部放电量：100%额定电压下＜3pC，在80%额定电压下＜2pC
温升：100%额定电流下连续运行电阻表面温度小于80K
运行时间：同变压器
(五)隔离滤波变压器
额定电压：400V
额定电流：50A
额定频率：50HZ±5%
线路数：1路
滤波电抗器品质因数：＞70
局部放电背景水平：  ＜2pC
阻尼电阻功率：100W
衰减特性：40KHZ－100KHZ＞40DB；100KHZ－1MHZ＞50DB
绝缘水平：5KV/1min无异常放电现象
允许运行时间：同变压器，其绕组的温升满足国家标准
(六)局部放电测试仪（含方波校准器）
1．局部放电局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。它包含三种放电形式：内部放电(在介质内部)、沿面放电(在介质表面)、电晕放电(在电极尖端)。
2．电荷量q在试品两端瞬时注入一定电荷量，使试品端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量。
3．视在放电量校准器视在放电量校准器是一标准电量发生器，试验前它以输出某固定电量加之试品两端，模拟该试品在此电量下放电时局部放电测试仪的响应，此时调整刻度系数，确定局部放电检测仪的量程，以便在试验时测量该试品在额定电压下的视在放电量。因该放电量时以标准电量发生器比较后间接测出，而非直接测出，故此放电量称为“视在放电量”。校正电量发生器是测量局部放电时必备的仪器，它的性能参数直接关系到测试结果的准确性。视在放电量校准器由校准脉冲电压发生器和校准电容串联组成，其参数主要包括：脉冲波形上升时间、衰减时间、内阻、脉冲峰值、校准电容值等。校准脉冲电压发生器电压波形上升时间为从0.1U0到0.9U0的时间，衰减时间定义为从峰值下降到0.1U0的时间。
参数
1．可测试品的电容范围：6ｐF~250ｕF
2．检测灵敏度及允许电流
3．椭圆扫描时基
(1) 频率：50、100、150、200、400Ｈz
(2) 旋转：以30度为一档，可旋转120度
(3) 工作方式：标准－扩展－直线
(4) 高频时基椭圆的输入电压范围：13~275Ｖ
4．显示单元
采用100×80mm矩形示波管，有亮度与聚焦调节旋钮
5．放大器
(1) 3dB低频端频fL：20、40KHz任选
(2) 3dB高频端频率fH：200、300KHz任选
(3) 增益调节：粗调6档，档间增益差10倍±5%
(4) 细调范围：＞10倍
(5) 正、负脉冲响应不对称性：＜5%
6．时间窗
(1) 窗宽：5度~150度(50Hz) 连续可调
(2) 窗位置：每一窗可旋转0度~170度
(3) 两个时间窗可分别或同时控制
7．脉冲峰值表
(1) 线性指示：0~100误差不大于5%
(2) 指示：1~100误差不大于5%
