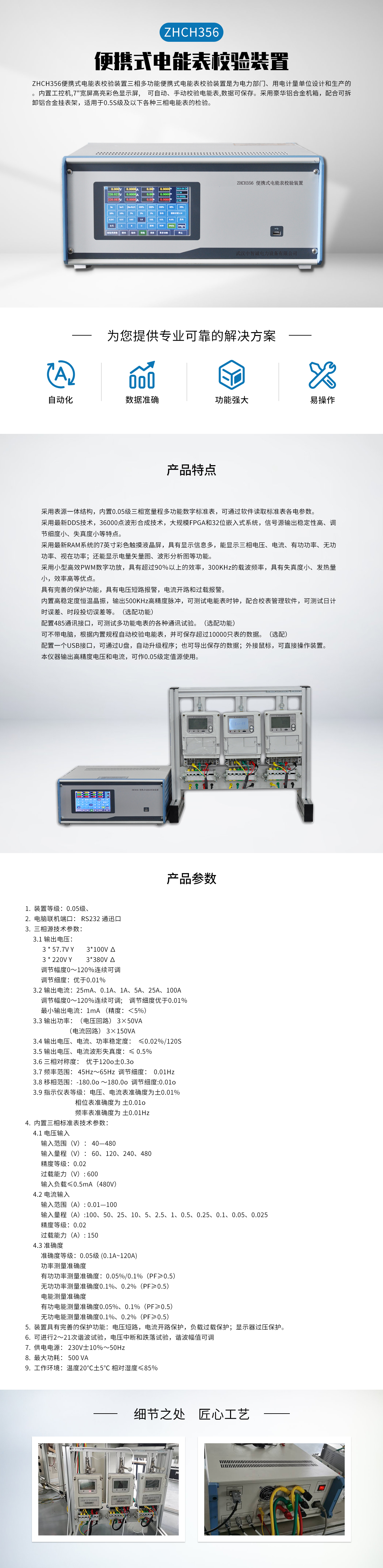

ZHCH356便携式电能表校验装置三相多功能便携式电能表校验装置是为电力部门、用电计量单位设计和生产的。内置工控机,7"宽屏高亮彩色显示屏, 可自动、手动校验电能表,数据可保存。采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于0.5S级及以下各种三相电能表的检验。

• 采用表源一体结构，内置0.05级三相宽量程多功能数字标准表，可通过软件读取标准表各电参数。
• 采用最新DDS技术，36000点波形合成技术，大规模FPGA和32位嵌入式系统，信号源输出稳定性高、调节细度小、失真度小等特点。
• 采用最新RAM系统的7英寸彩色触摸液晶屏，具有显示信息多，能显示三相电压、电流、有功功率、无功功率、视在功率；还能显示电量矢量图、波形分析图等功能。
• 采用小型高效PWM数字功放，具有超过90％以上的效率，300KHz的载波频率，具有失真度小、发热量小，效率高等优点。
• 具有完善的保护功能，具有电压短路报警，电流开路和过载报警。
• 内置高稳定度恒温晶振，输出500KHz高精度脉冲，可测试电能表时钟，配合校表管理软件，可测试日计时误差、时段投切误差等。（选配功能）
• 配置485通讯接口，可测试多功能电表的各种通讯试验。（选配功能）
• 可不带电脑，根据内置规程自动校验电能表，并可保存超过10000只表的数据。（选配）
• 配置一个USB接口，可通过U盘，自动升级程序；也可导出保存的数据；外接鼠标，可直接操作装置。
• 本仪器输出高精度电压和电流，可作0.05级定值源使用。

1.  装置等级：0.05级、
2.  电脑联机端口： RS232 通迅口
3.  三相源技术参数：
     3.1 输出电压：
           3 * 57.7V Y        3*100V ∆
           3 * 220V Y         3*380V ∆
          调节幅度0～120％连续可调
          调节细度：优于0.01％
     3.2 输出电流：25mA、0.1A、1A、5A、25A、100A
          调节幅度0～120％连续可调;　调节细度优于0.01％
          最小输出电流：1mA （精度：＜5%）
     3.3 输出功率：（电压回路） 3×50VA
                          （电流回路） 3×150VA                        　
     3.4 输出电压、电流、功率稳定度：  ≤0.02％/120S
     3.5 输出电压、电流波形失真度：≤ 0.5％
     3.6 三相对称度：  优于120o土0.3o
     3.7 频率范围： 45Hz～65Hz  调节细度：  0.01Hz
     3.8 移相范围：-180.0o ～180.0o  调节细度:0.01o
     3.9 指示仪表等级：电压、电流表准确度为土0.01%
                                相位表准确度为 土0.01o
                                频率表准确度为 土0.01Hz
4.  内置三相标准表技术参数：
     4.1 电压输入
          输入范围（V）： 40—480
          输入量程（V）： 60、120、240、480
          精度等级：0.02
          过载能力（V）: 600
          输入负载≤0.5mA（480V）
     4.2 电流输入
          输入范围（A）: 0.01—100
          输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025
          精度等级：0.02
          过载能力（A）: 150
     4.3 准确度
          准确度等级：0.05级 (0.1A~120A)
          功率测量准确度
          有功功率测量准确度：0.05%/0.1%（PF≥0.5）
          无功功率测量准确度0.1%、0.2%（PF≥0.5）
          电能测量准确度
          有功电能测量准确度0.05%、0.1%（PF≥0.5）
          无功电能测量准确度0.1%、0.2%（PF≥0.5）
5.  装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。
6.  可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调
7.  供电电源： 230V士10％～50Hz
8.  最大功耗： 500 VA
9.  工作环境：温度20℃土5℃ 相对湿度≤85％
