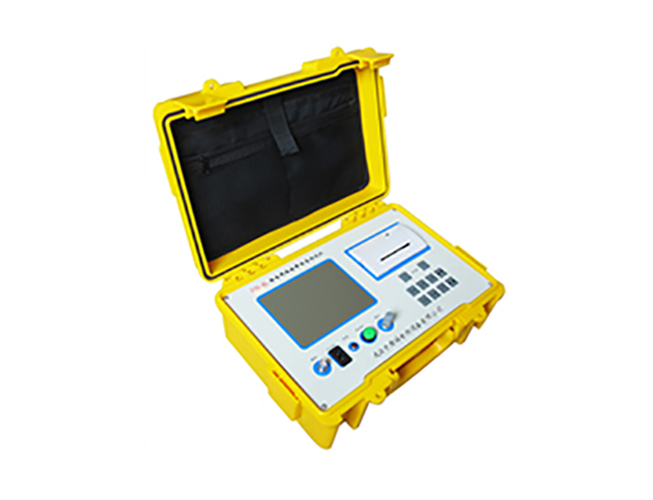

ZCDL-XG输电（架空）线路故障距离测试仪是用于架空输电线路发生永久性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。
该仪器适用于35kV及以上各电压等级的架空输电线，当发生永久性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。
本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。

1.必须在线路停电的基础上才能使用
2.测试精度高
   仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3.智能化程度高
   测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。 并配有全中文菜单显示,无需对操作人员作专门的训练。
4.具有根据不同的被测线路随时修改传播速度功能。
5.具有图形和数字显示功能，操作方便
6.具有波形及参数存储，调出功能,采用非易失性器件，关机后波形、数据不易失。
7.具有双踪显示功能。
   可将故障线路的测试波形与正常波形进行对比，有利于对故障进一步判断。
8.具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。
9.可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
10.小体积便携式外形，内装可充电的电池供电，方便携带和使用。

  1．扫频范围 （100Hz～100kHz） 分段选择
  2．测量距离 2～100kM
  3.  被测线路电压等级 35kV～500kV
  4.  显示LCD 240×128点阵 （黑白）
  5．显示方式 图形及文字
  6．输出电压 Vp_p≥8V
  7．内部电池使用时间 2～4小时/每次充电
  8．充电电流及时间 100～200mA/12小时
  9．体积 260(宽)×350(长)×190(高)mm
  10. 重量：2.3kg
