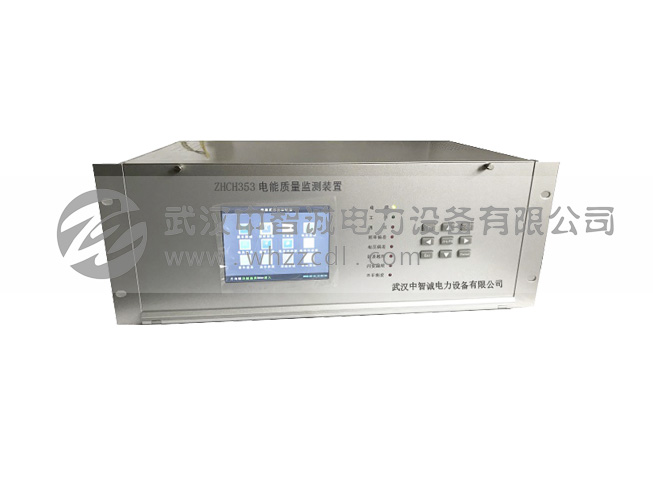

ZHCH353电能质量在线监测装置是我公司在研究总结国内外电能质量监测装置特点和实践经验基础上，严格按照国家颁布的相关技术标准，自主设计开发的电能质量在线监测产品。监测装置监测终端采用32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网的高达63次的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。
ZHCH353电能质量在线监测装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性。

1）采用Advantech公司32 位高性能PC104嵌入主板和TI 公司32 位DSP 为核心，具有强大的数据处理能力和逻辑、控制能力，核心硬件处于国内先进水平；
2）采用国际嵌入式实时操作系统为软件平台，全部软件采用高级语言编程，保证了系统的高可靠性和高移植性；
3）数据采集通道采用单通道单A/D 设计，每个通道独享一个16 位并行A/D，所有通道完全同步采样，精度更高、速度更快，且任何一路A/D 损坏都不影响其它通道数据的正常采集；
4）采用大多CPU结构，每个通道独享一个32位的DSP,保证电能质量测量数据的实时性和准确性；
5）大容量的存储空间，满足电能质量监测装置对数据存储的要求，实时数据掉电不丢失；
6）采用锁相环技术，防止了在电力系统频率变化时对监测指标的影响，防止了频率”泄漏”；
7）采用外部GPS 同步采样技术，保证了同一变电站内或不同变电站内监测装置的同步采样；
8）配置了冗余的、独立的双100M 工业以太网，还选配有RS-232C/485 通讯接口，可选择多种通讯方式与远方管理中心交互数据；
9）采用了四层印刷电路板（PCB）和SMT 工艺、继电保护装置常用的”背插式”结构。

测量功能：

1. 电流真有效值、基波有效值、2～63次谐波有效值；
2. 电压2～63次谐波的含有率、总畸变率；
3. 功率因数、相移功率因数；
4. 基波视在功率、基波有功功率、基波无功功率、
5. 电压偏差；
6. 三相电压不平衡度、正序、负序、零序；
7. 电网频率；
8. 电压波动与闪变值（长期闪变值（Plt）、短期闪变值（Pst））。
9. 电压骤升、骤降、短时中断；
10. 间谐波功能测量；
11. 电能质量超标波形记录；

技术性能：

1. 频率测量范围：48～52HZ，中心频率50HZ；
2. 频率测量条件：信号基波分量不小于80％F.S.；
3. 频率测量误差: ≤0.01HZ；
4. 测量范围：额定交流电压： 10V～100V(可根据用户要求定制)；额定交流电流： 0.1A～5A(可根据用户要求定制)；
5. 基波电压允许误差：≤0.2％F.S.；
6. 基波电流允许误差：≤0.5％F.S. ；
7. 输入电流量程：10Arms,5Arms ；
8. 三相电压不平衡度：≤0.2％ ；
9. 电压谐波总畸变率：≤0.2％ ；
10. 基波电压（电流）之间相位差的测量误差≤0.5°；
11. 同次谐波电压和谐波电流相位差测量误差≤0.5h（°）；
12. 谐波测量精度符合GB/T14543-93规定A级测量精度 ；
13. 单通道采样率：12.8K；
14. 通讯接口：RJ45,GPRS,RS485,RS232。
