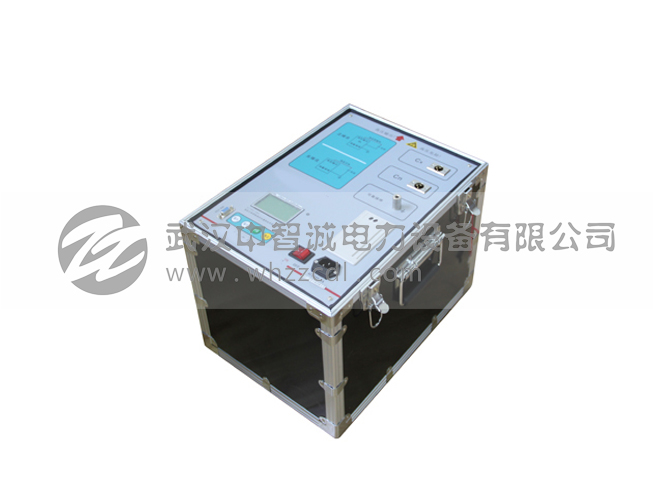

ZCJS-II型异频全自动介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为45Hz或55Hz,55Hz或65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配温控油杯(选配件)可测试绝缘油介质损耗。
1、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。
2、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
3、过流保护功能,在试品短路或击穿时仪器不受损坏。
4、内附标准电容和高压电源,便于现场测试,减少现场接线。
5、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。
电容量范围 |
内置高压 3pF ~ 60000 pF / 10kV 60 pF ~ 1μF / 0.5kV 分 辨 率:最高 0.001pF,4位有效数字 |
介损范围 |
0 ~ 100%不限 分辨率:0.001%,电容、电感、电阻试品自动识别。 |
准确度 |
CX: ± (读数 × 1% + 1pF) tgδ: ± (读数 × 1% + 0.00040) |
抗干扰指标 |
在 200% 干扰 (即I干扰 /I试品 ≤ 2) 下仍能达到上述准确度 |
试验电流范围 |
10 μA ~ 1A |
内施高压 |
设定范围:0.5 ~ 10kV 每500V/档,19档 |
试验频率 |
50Hz单频、 45 / 55Hz 自动双变频 |
计算机接口 |
标准 RS232 接口 |
测量时间 |
约30秒 (与测量方式有关) |
输入电源 |
180V ~ 270 VAC ,50Hz / 60Hz ± 1% (市电或发电机供电) |
工作环境 |
温度范围 : - 10℃ ~ 50℃ 相对湿度 < 90% , 不结露 |
外形尺寸 |
465 × 350 × 360 mm |
