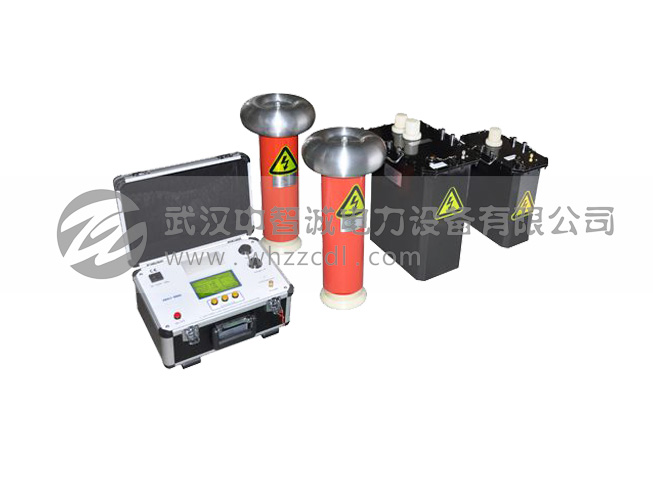

程控超低频高压发生器接合了现代数字变频技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻 ,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。
1、额定电压小于或等于50kV的超低频采用单联结构(一台升压器);大于50kV的超低频采用串联结构(两台升压器串联),使整体重量大大减轻,带载能力增强,而且两台升压器可单独作低电压等级的超低频使用。
2、电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
3、具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。
4、具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
5、高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
6、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
型号 |
额定电压 |
带载能力 |
电源 保险管 |
产品结构、重量 |
30/1.1 |
30kV(峰值) |
0.1Hz,≤1.1µF |
5A |
控制器:4㎏ 升压器:25㎏ |
0.05Hz,≤2.2µF |
||||
0.02Hz,≤5.5µF |
||||
40/1.1 |
40kV(峰值) |
0.1Hz,≤1.1µF |
6A |
控制器:4㎏ 升压器:35㎏ |
0.05Hz,≤2.2µF |
||||
0.02Hz,≤5.5µF |
||||
50/1.1 |
50kV(峰值) |
0.1Hz,≤1.1µF |
10A |
控制器:4㎏ 升压器:50㎏ |
0.05Hz,≤2.2µF |
||||
0.02Hz,≤5.5µF |
||||
60/1.1 |
60kV(峰值) |
0.1Hz,≤1.1µF |
20A |
控制器:4㎏ 一级升压器(30kV):25㎏ 二级升压器(30kV):45㎏ |
0.05Hz,≤2.2µF |
||||
0.02Hz,≤5.5µF |
||||
80/1.1 |
80kV(峰值) |
0.1Hz,≤1.1µF |
30A |
控制器:4㎏ 一级升压器(30kV):25㎏ 二级升压器(50kV):50㎏ |
0.05Hz,≤2.2µF |
||||
0.02Hz,≤5.5µF |
