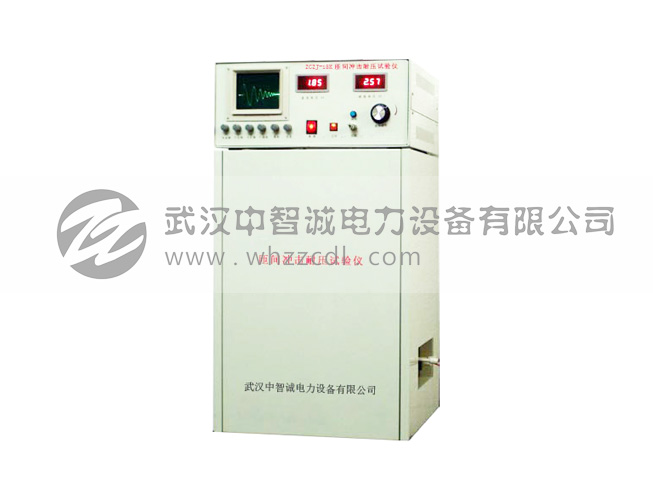

ZCZJ系列匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。
因漆包线的绝缘涂敷层本身存在着质量问题,以及在绕线、嵌线、刮线、接头端部整形、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等,都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。为了提高产品的质量和使用寿命,保证部件的漆包线绕组层间或匝间绝缘良好是必不可少的,因而对产品进行这项试验就势在必行。
根据我国GB14711-93《中小型旋转电机安全通用要求》标准、GB755-87《旋转电机基本技术要求》标准及部标JB/T-9615.1-2000《交流低压电机散嵌绕组匝间绝缘试验方法》等标准,必须对电机成品半成品进行浸漆前后匝间冲击耐压绝缘试验。
ZCZJ系列匝间冲击耐压试验仪是采用脉冲波形比较法,以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。通过对仪器显示波形的观察、对比与分析,能迅速正确地测定绕组匝间绝缘的好坏。对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等各类匝间绝缘故障均有良好的鉴别性能。
ZCZJ系列匝间冲击耐压试验仪整机电子集成化较高,测试波形可在试验仪自带的示波器上观测,峰值电压可在数字表上直读,Y轴幅值和X轴扫描速率连续可调,整机具有精度高、故障率低等特点,各项性能和技术指标均达到国内水平。
本仪器是贯彻GB755-87、GB14711-93标准的一种仪器,是提高我国电机绝缘测试水平和可靠性的必不可少的手段。
ZCZJ系列匝间冲击耐压试验仪可以检查以下故障:
● 匝间绝缘击穿
● 电晕放电
● 绕组接错、嵌错线
● 绕组断线
● 匝数差异
● 相间对地、绕组相间或绕组和铁芯间局部短路
● 可用于单相电机、三相中小型电机、微型电机、特种电机、电动工具电机、变压器(包括开关电源变压器)、继电器及含有电磁线绕组的电器的匝间、层间绝缘强度试验。
采用“脉冲波形比较法”来检验绕组对称,平衡情况,利用脉冲电压在两者中引起的衰减波形的差异来区别电机绕组匝间绝缘故障,其差异程度反应了绕组匝间绝缘故障严重程度。由于施加的高压脉冲波前时间短,能量小,故被认为是无损试验。
型号 |
ZCZJ-5 |
ZCZJ-10 |
ZCZJ-20 |
ZCZJ-30 |
脉冲峰值电压 |
1~5KV |
1~10KV |
1~20KV |
1~30KV |
功 耗 |
<100VA |
<500VA |
<2000VA |
<3000VA |
使用范围 |
中小型电机(y180一下)、防爆电机、分马力电机、微特电机、家用电器电机、水泵电机、电动工具及电磁阀等高阻抗绕组 |
中小型电机(y80~y315)、汽车、电动车、摩托车等低压直流电机的低阻抗绕组 |
中小型电机(y80~y350)、大功率电机、3300V及以下高压电机 |
大功率电机、10KV及以下高压电机 |
结构形式 |
台式 |
移动式 |
移动式 |
移动式 |
