高压绝缘耐压设备

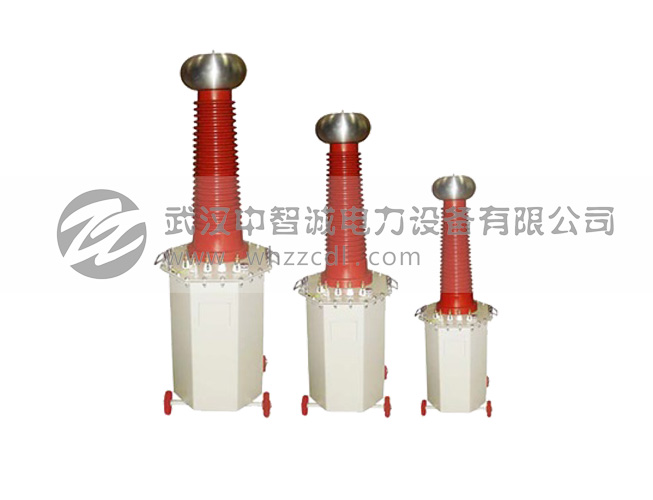

YD 油浸式试验变压器
设备用途:
适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验
设备别称:
试验变压器、高压试验变压器、高压交流试验变压器
提醒:关于产品购买、技术维护等服务,欢迎来电咨询。
产品概述

YD系列油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的,YD(JZ)系列轻型交直流高压试验变压器是在YDJ系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种产品。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

产品特点

1.本系列产品铁芯为单相芯式,采用优质冷轧取向硅钢片叠制而成,紧固方式采用钢材作夹件。
2.高压线圈为圆筒多层塔式,由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
3.低压线圈在外,仪表线圈为一独立绕组,一般情况下为100V。
4.壳体为八角形,10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
5.YD系列油浸式试验变压器为单相变压器,用工频220V或380V电源接入操作箱(台),经操作箱内自耦调压器调节至0-200V或0-400V电压输出至试验变压器的初组绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。
6.本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

产品参数



1.轻型交直流试验变压器

容量

(kVA)

高压电压

kV)

高压电流

mA)

低压输入



变比

温升

(30分钟)

AC

DC

AC

AC

电压(V)

电流(A)

/仪

YD(JZ)-1.5/50

1.5

50

70

30

15

200

7.5

500

10

YD(JZ)-3/50

3

50

70

60

15

200

15

500

10

YD(JZ)-5/50

5

50

70

100

15

200

25

500

10

YD(JZ)-10/50

10

50

70

200

50

200

50

500

10

YD(JZ)-20/50

20

50

70

400

100

400

53

500

10

YD(JZ)-30/50

30

50

70

600

100

400

79

500

10

YD(JZ)-40/50

40

50

70

800

105

400

105

500

10

YD(JZ)-50/50

50

50

70

1000

100

400

132

500

10

YD(JZ)-10/100

10

100

140

100

50

200

50

1000

10

YD(JZ)-20/100

20

100

140

200

100

400

53

1000

10

YD(JZ)-30/100

30

100

140

300

100

400

79

1000

10

YD(JZ)-40/100

40

100

140

400

100

400

105

1000

10

YD(JZ)-50/100

50

100

140

500

100

400

132

1000

10

YD(JZ)-20/150

20

150

210

133

100

400

53

1500

10

YD(JZ)-30/150

30

150

210

200

100

400

79

1500

10

YD(JZ)-40/150

40

150

210

267

100

400

105

1500

10

YD(JZ)-50/150

50

150

210

333

100

400

132

1500

10

YD(JZ)-100/150

100

150

210

667

150

400

263

1500

10

2.轻型交流试验变压器

型号

容量(kVA)

高压电压

kV)

高压电流

mA)

低压输入

变比

(高/仪)

温升

(30分钟)

电压(V)

电流(A)

YD-1.5/50

1.5

50

30

200

7.5

500

10

YD-3/50

3

50

60

200

15

500

10

YD-5/50

5

50

100

200

25

500

10

YD-10/50

10

50

200

200

50

500

10

YD-20/50

20

50

400

400

53

500

10

YD-30/50

30

50

600

400

79

500

10

YD-50/50

50

50

1000

400

12

500

10

YD-5/100

5

100

50

200

25

1000

10

YD-10/100

10

100

100

200

50

1000

10

YD-20/100

20

100

200

400

53

1000

10

YD-30/100

30

100

300

400

79

1000

10

YD-50/100

50

100

500

400

132

1000

10

YD-20/150

20

150

133

400

53

1500

10

YD-30/150

30

150

200

400

80

1500

10

YD-50/150

50

150

333

400

132

1500

10

YD-100/150

100

150

667

400

263

1500

10

YD- 50/200

50

200

250

400

132

2000

10

YD-100/200

100

200

500

400

263

2000

10

YD-150/200

150

200

750

400

395

2000

10

YD-200/200

200

200

1000

400

526

2000

10

YD-300/200

300

200

1500

400

790

2000

10

YD-50/300

50

300

170

400

132

3000

10

YD-100/300

100

300

333

400

263

3000

10

YD-150/300

150

300

500

400

395

3000

10

YD-200/300

200

300

667

400

526

3000

10

YD- 300/300

300

300

3000

400

790

3000

10

注:交直流两用型试变的参数同上表,直流参数中的额定直流电压值为交流的1.4倍,额定直流电流为交流电流的0.7倍。
