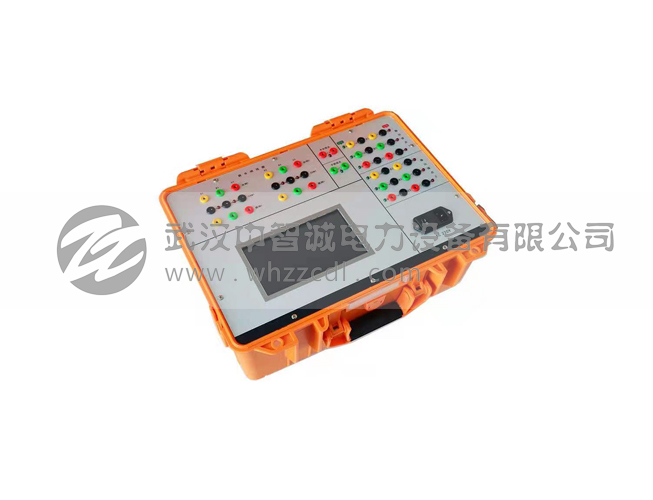

ZHCH-6A断路器模拟装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，6通道完全独立设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，最大限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。

★7.0寸工业级电容式触摸屏。
★六相完全隔离模拟断路器，可以模拟2组或者6台断路器。
★六相跳合闸时间独立可调。
★六相跳合闸电流0-5.0A独立可调，无冲击线性恒流功放。
★六相独立设置手动跳合闸。
★六相独立设置断路器失灵。
★双组单相/三相动作方式设置
★双跳闸线圈设置功能。
★大功率程控隔离直流电源输出。

1.工作电源电压：交直流180V-254V   工作电流小于1A。
2.隔离直流电源输出：   DC0-250v  (1A)。
3.跳、合闸操作电压   DC48V-220V。
4.跳闸时间：六相0-999mS单独调节误差不超过±2ms，分辨率1mS。
5.合闸时间：六相0-999mS单独调节误差不超过±2ms，分辨率1mS。
6.跳闸电流：六相单独调节0-5A,分辨率0.1A。
7.合闸电流：六相单独调节0-5A,分辨率0.1A。跳、合闸电流由跳、合闸时间控制自动切断。
8.手动跳合闸：当通过触摸屏上的 “手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过(手动跳合闸设置为有效的通道)。
9.断路器失灵：当前通道设置断路器失灵有效时，断路器不动作，跳、合闸电流延时1s后断开，再经20s后恢复有电流状态。
10.开出量：空接点容量：DC220V/2A，AC250V/8A。
11.断路器位置输出接点： 断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。
12.手合、手跳接点：2对  手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。
