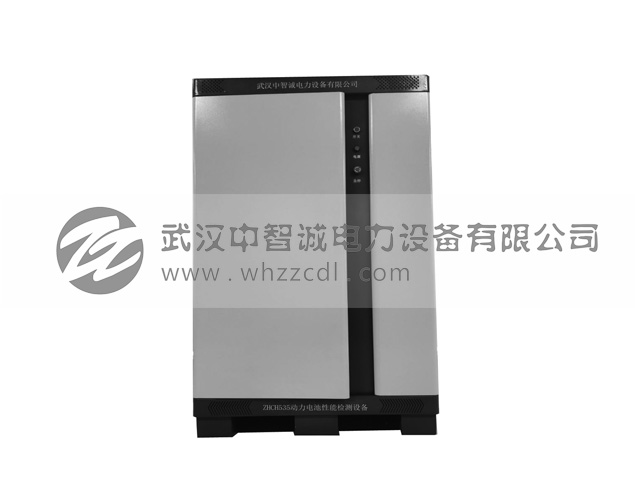

ZHCH535系列动力电池性能检测系统是武汉中智诚电力设备有限公司自主研发的一款由计算机远程检测监控处理平台控制的双向单通道、多通道高精度交直流电源处理系统。系统利用电力设施的双向特性(可发出和接受电能)来满足负载单向和双向传输的需求,从而实现了对负载电能的馈网控制。在馈送过程中无任何的电阻负载耗电,减少了传统电阻式放电带来的能源损耗。产品可应用于对各种锂电池、铅酸电池、特殊液体电池等各种类型的电池进行电性能测试,如容量测试、循环寿命测试、工况模拟测试、过充过放承受能力测试等;同时也可以应用于对各种电子负载进行老化测试,如对充电机老化测试等。
1.高效率实现电能回馈电网;
2.采用专利级共直流母线拓扑,可在直流侧实现通道与通道之间的电能转换;
3.采用DSP+IGBT的功率控制方案,实现对电能的高速、精准控制;
4.宽裕度适时功率控制算法,确保设备运行的稳定、可靠;
5.可配置输出电压、电流、功率范围,兼容各种规格型号的电池;
6.25年整机硬件设计寿命(全系设备采用IGBT、薄膜电容器,确保产品质量);
7.交流接入采用自适应技术,无需区分电网相序;
8.先进的软件锁相控制技术,有源整流、逆变总发射谐波THDI≤5%;
9.扫码自动绑定测试工艺文件、扫码自动启动测试、不合格电池自动判定、局域网内多台计算机之间进行数据检索及工艺文件自动同步等多种特色功能助力电池生产自动化。
序号 |
指标名称 |
参考范围/精度要求 |
备注 |
关键技术参数 |
|||
1 |
设备型号 |
ZHCH535 |
- |
2 |
通道数 |
1 |
通道/每柜体(通道数可定制) |
3 |
单通道额定功率 |
38kW |
支持满功率输出 |
4 |
单柜体额定功率 |
38kW |
支持满功率输出,其他功率可定制 |
5 |
输出电压范围 |
20~380V(最大1650V可按需定制) |
支持0V充电 |
6 |
输出电压精度 |
±(0.05%FS+0.05%RD) |
其他高精度要求需定制 |
7 |
输出电流范围 |
±100A(电流可按需定制) |
充/放电单通道0~100A |
8 |
输出电流精度 |
±(0.05%FS+0.05%RD) |
其他高精度要求需定制 |
9 |
能量回馈模式 |
交直流分级进行能量循环利用 |
优先在直流侧通道与通道之间进行能量循环利用,内部无法达到平衡后再与电网进行能量转换。 |
10 |
能量回馈效率 |
92% |
满载充电或放电。 |
设备输入参数 |
|||
11 |
设备工作电压 |
AC380V±15% |
三相五线(接地电阻不大于5Ω) |
12 |
设备工作频率 |
50Hz±2Hz |
|
13 |
功率因数 |
99% |
满载 |
14 |
电流谐波(THD) |
≤5% |
满载 |
15 |
输入保护 |
电网欠压保护 |
|
16 |
电网过压保护 |
|
|
17 |
电网过流、过载保护 |
含断路器过流保护 |
|
18 |
电网输入缺相保护 |
|
|
19 |
电网频率异常保护 |
|
|
20 |
变压器过温保护 |
|
|
21 |
防雷保护 |
含防雷器件 |
|
22 |
防孤岛效应 |
|
|
设备输出参数 |
|||
23 |
并联方式 |
支持通道并联 |
并联通道数≤4,并联电流≤1000A |
24 |
电流上升或下降时间 |
≤10ms |
10%~90%(电池负载) |
25 |
充放电切换时间 |
≤20ms |
-90%~90%(电池负载) |
26 |
持续采样间隔 |
≤10ms |
含电流、电压采集 |
27 |
输出电压分辨率 |
0.1mV |
|
28 |
输出电流分辨率 |
0.1mA |
|
29 |
输出功率分辨率 |
0.1W |
|
30 |
输出保护 |
欠压保护 |
|
31 |
过压保护 |
|
|
32 |
短路保护 |
|
|
33 |
过温保护 |
|
|
34 |
反接保护 |
|
|
35 |
过流保护 |
|
|
36 |
通道通信异常保护 |
通信异常自动断开输出 |
|
37 |
断电保护 |
断电自动断开接触器 |
|
38 |
急停保护 |
含急停按钮 |
|
其他参数 |
|||
39 |
冷却方式 |
强制风冷 |
|
40 |
防护等级 |
IP20 |
|
41 |
设备噪声 |
≤75dB |
1米外测量 |
42 |
防雷等级 |
2级 |
|
43 |
进线方式 |
底部进线 |
- |
44 |
出线方式 |
底部出线 |
可定制 |
45 |
输出接口 |
输出压接线鼻子 |
可定制 |
46 |
BMS通信接口 |
每通道含1路CAN通信 |
每通道配置1路12V电源 |
47 |
柜体颜色 |
九源标准柜配色 |
可定制 |
使用要求 |
|||
48 |
海拔高度 |
≤1000m |
|
49 |
使用温度 |
-10℃~45℃ |
|
50 |
使用湿度 |
0~90%RH |
无水汽凝结 |
51 |
存储温度 |
-20℃~50℃ |
|
52 |
安装环境 |
安装使用地点无强烈振动和冲击,无强电磁干扰; |
外磁场感应强度均不得超过 0.5m,安装垂直倾斜度不超过 5% |
53 |
使用环境 |
无爆炸危险介质,不含有腐蚀金属和破坏绝缘的有害体及导电介质,不允许有霉菌存在 |
- |
