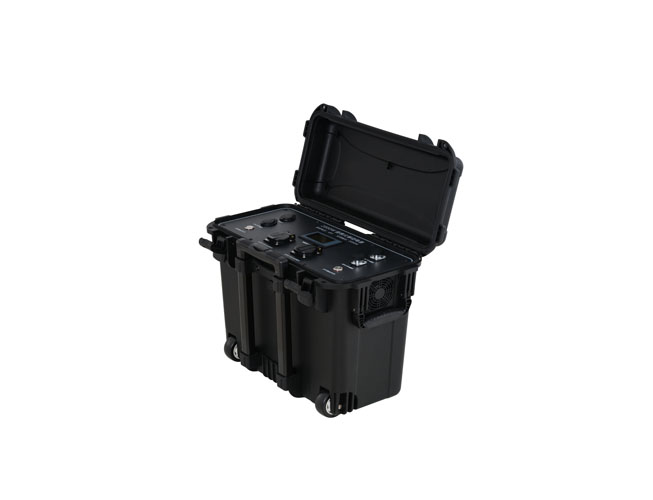

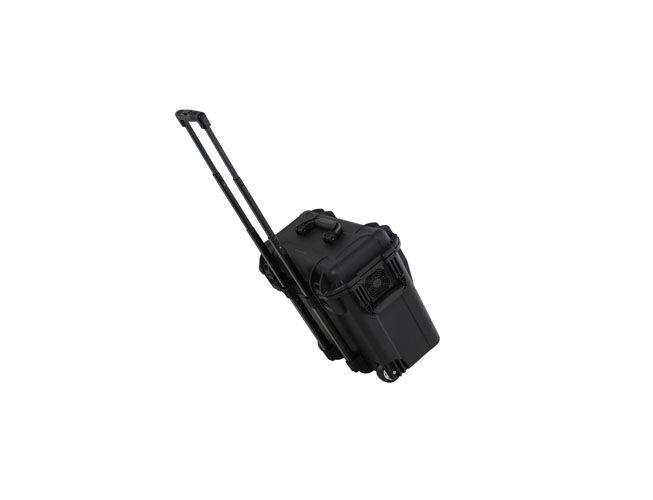

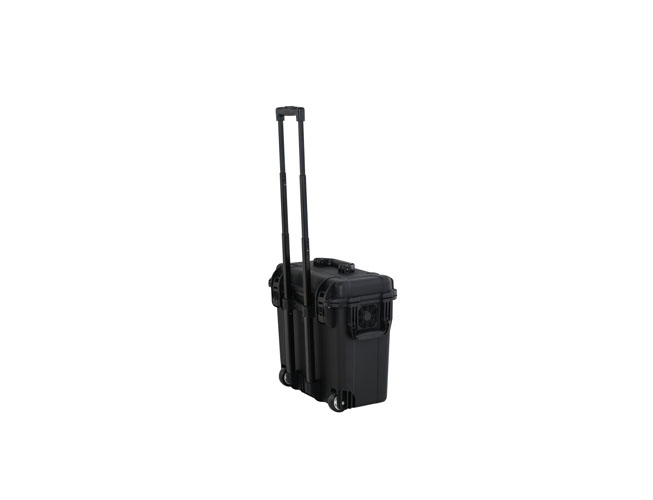

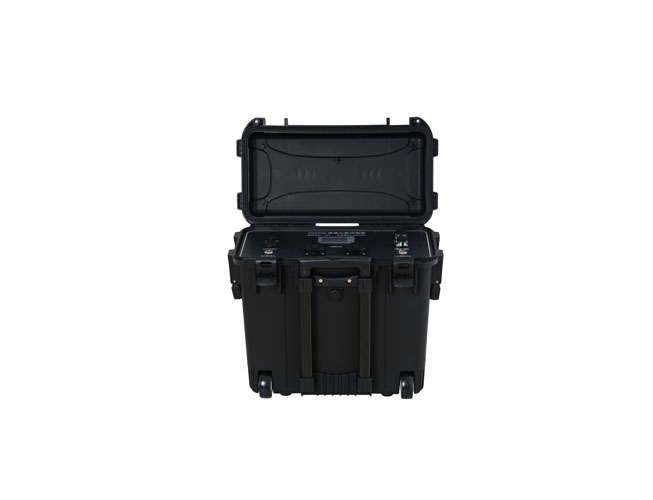

根据《继电保护及电网安全自动装置检验条例》第2.1.2规定：现场应备有直流电源总母线引出的供试验用的电压为额定值及80％额定值的专用支路；第6.2.4规定:断路器最低跳闸电压及最低合闸电压，其值不低于30％额定电压，且不大于65％额定电压；第11.4.2规定:定期检查可用80%额定电压的整组试验代替。长期以来，现场检修维护人员因不具备相应设备，难以达到条例要求，即使直源电源提供该支路，接线也较复杂，稍有不慎，造成直源接地、短路等故障。为解决因检测设备不具备而不能达到条例要求，我们自行研制了一套适合于电力系统变电所（站）使用的便携式可调直流电源――ZHCH563继电保护现场试验电源。

1. 采用无工频变压器的开关电源技术，因而具备交、直流兼容输入功能，而且输入电压范围宽；采用先进的开关电源控制技术和元器件，以及精心的设计，整机体积小、重量轻、效率高，确保了长期满负荷运行的稳定、可靠。
2.最大输出260V，5A，最大输出功率1300W。
3.本电源输出的稳压值(当输出电流＜输出恒流值时的输出电压)和恒流值(当输出电压＜输出稳压值时的输出电流)都可以在各自最大值的(0～100)％范围连续可调。输出恒流值可调给许多应用带来方便，例如许多调试应用，调小恒流值能方便有效地保护负载设备的安全。
4.设有完善的保护功能。内置温控散热风扇，既能有效散热，又能有效延长风扇寿命；过热自动关机保护；输出过压、过流和短路保护。开机延时软启动，避免开机输出电压过冲。
5.主要用途：电源广泛应用于电力直流屏系统、工控、通信、科研、蓄电池充电等设备。该电源可作为电力系统装置小型试验电源，尤其是作为继电保护装置全检的80%电压试验电源。也可作为新投调试时继电保护屏柜及装置的工作电源。
6.环境条件：贮存温度：(-40～70)℃；工作温度：(-10～45)℃；
  相对湿度：90％(40±2℃)；大气压力：(70～106)kPa。
7.可作为高压断路器（液压、气动、弹簧操作机构）传动试验的分合闸电源。也可作为各类继电器校验电源。
8.该电源输出电压调整范围宽，输出电流大。采用PWM开关电路，技术领先，电源采用开关技术，稳压性能好，带冲击负载时电压波动低于1％。具有过流、过压、短路保护。
9.体积小，重量轻。高频变压器隔离，安全可靠。使用方便，操作简单。使用AC220V供电，开机即可使用，精密多圈电位器无级调节，数字仪表指示电压电流，无档位切换。

1. 输入电压：交、直流兼容AC(176～264)V，(45～450)Hz；DC(250～370)V。
当输出电压降低时允许输入电压下限相应下降。
2.输出稳压值可调范围：(0～260)V；输出恒流值可调范围：(0～5)A。
3.源电压调整率：稳压≤0.2％；负载调整率：稳压≤0.5％；恒流≤0.5％。
4.整机效率：≥86％；纹波电压：总纹波电压Vpp≤2%；100Hz纹波电压Vpp≤250mV。
5.输出电压：显示准确度±1.2%；输出电流：显示准确度±1.2%。
6.开机输出电压过冲：2≤％(1V)。
7.绝缘电阻：输入－输出：≥20MΩ；输入－机壳：≥20MΩ；输出－机壳：≥80MΩ。
8.绝缘强度：输入－输出：AC1500V，10mA，1分钟；
9.整机过热保护温度阀值：(75～85)℃。
10.平均无故障时间：≥50000h。
11.外形尺寸：320×280×120mm(参考尺寸) 可根据用户要求定制;整机重量：净重4.8kg。
13.接线端子: 采用标准工业电气设备端子
