在发电厂和变电站中，直流系统在正常情况下为控制信号、继电保护、自动装置、断路器跳合闸操作回路等提供可靠的直流电源；当发生交流电源消失事故情况下为事故照明、交流不停电电源和事故润滑油泵等提供直流电源。直流系统可靠与否对发电厂和变电站的安全运行起着至关重要的作用，是安全运行的保证。
在直流系统中，发生一极接地并不引起任何危害，但是一极接地长期工作是不允许的，因为当同一极的另一地点再发生接地时，可能使信号装置、继电保护和控制装置误动作或拒动作，或者发生另外一极接地时，将造成直流系统短路，造成严重后果。因此不允许直流系统长期带一点接地运行。所以，当发生直流系统一点接地后，必须尽快查找出来进行处理。
当系统发生瞬时接地时，传统的接地查找仪采集速度慢，无法准确查找和记录瞬时接地故障点，通过人工判断瞬时接地故障点也有一定的困难，费时费力。从而使系统存在一定的风险。为能提供变电站发生事故或异常情况时是否与直流电源有因果关系的证据，需要有一种变电站直流系统瞬时多点接地录波装置，能对直流系统的异常信息快速进行记录和分析，为变电站发生事故或异常的分析提供准确可靠的判断依据，填补直流电源系统监控的空白。

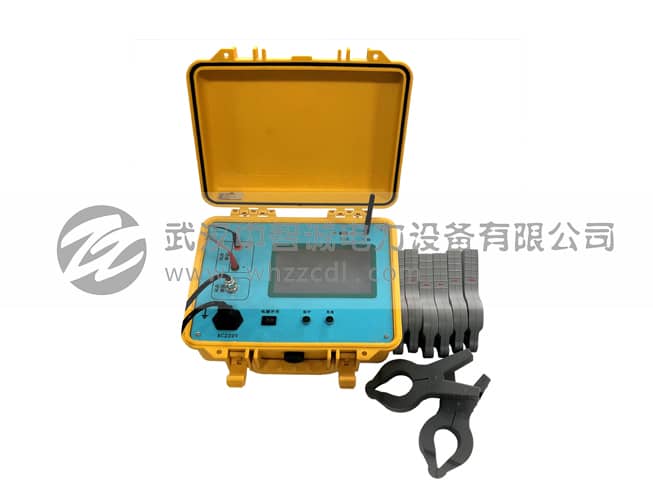

本公司研发的瞬时直流接地记录仪是利用信号快速记录电路，实现准确快速捕捉直流系统的瞬时故障记录仪。该仪表利用电桥信号变换录波，实时记录直流电源接地故障引发的直流母线信息。当发生接地故障时，每一条监测的支路状态信息都能准确对波形信息进行记录和捕捉，捕捉的信号可以判定支路的接地和漏电状态。准确查找和记录瞬时接地故障点，保证电网的安全运行。

1、能准确记录接地持续时间≥100ms的支路接地故障，并记录接地次数和电流波形信息；
2、可同时支持8条馈线支路进行接地检测；
3、接地检测不受直流系统电压等级、电容等因素影响；
4、可储存≤500条记录；
5、采用高性能ARM处理器、16位AD采样芯片，采样频率100kHz，可以准确快速捕捉直流系统的瞬时故障；
6、采用TFT液晶实时显示采集母线电压与支路漏电流波形，通过电桥判断系统是否接地；
7、用户界面好，大屏幕LCD，简体中文菜单式操作，人机界面丰富。

1. 接地电流≥100uA,接地持续时间≥100ms；

2. 电压精度：≤0.5%；

3. 接地电阻精度：

4. 支路接地电阻测量范围：（DC110V）0~100k，（DC220V）0~200k；

5. 多点接地判断：可同时判断8条支路绝缘状况和发生接地位置的方向；

6. 适用于110V/220V直流系统；

7. 适应环境温度：-10℃~+50℃；

8. 供电电源：DC85~260V；

9. 功耗：小于10W。
