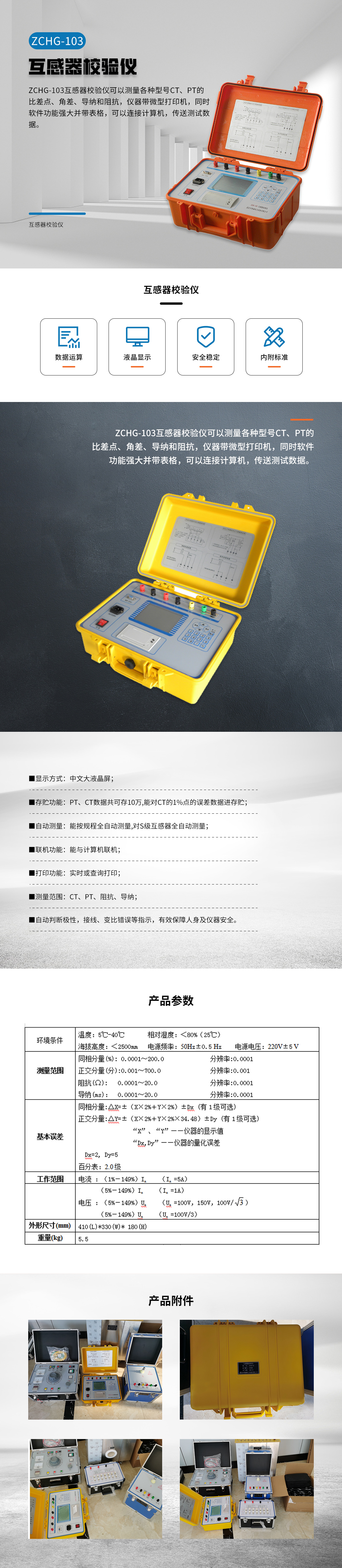

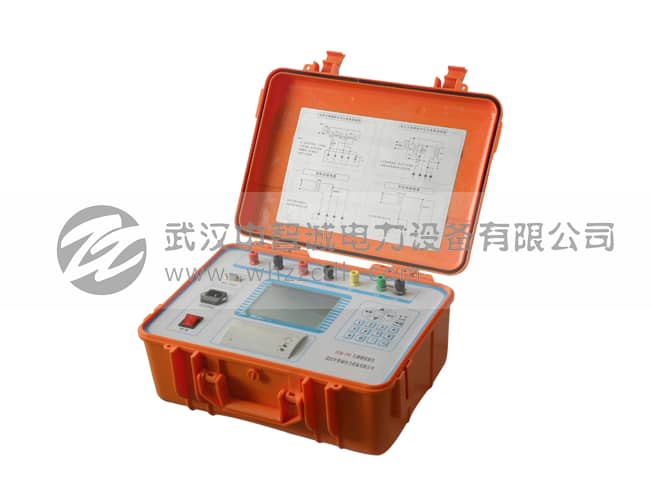

ZCHG-103互感器校验装置是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。为了实现这一目的，互感器校验仪必须与相关设备构成一套完整的互感器校验装置。由于互感器校验仪的性能指标与相关设备之间存在着密切的技术关联，因此要想正确地研究与理解互感器校验仪的整体概念，必须对互感器校验装置作一基本的了解。
ZCHG-103互感器校验装置可以测量各种型号CT、PT的比差点、角差、导纳和阻抗，仪器带微型打印机，同时软件功能强大并带表格，可以连接计算机，传送测试数据。
|
环境条件 |
温度：5℃-40℃ 相对湿度：＜80%（25℃） 海拔高度：＜2500mm 电源频率：50Hz±0.5 Hz 电源电压：220V±5 V |
|
测量范围
|
同相分量(%): 0.0001～200.0 分辨率:0.0001 正交分量(分):0.001～700.0 分辨率:0.001 阻抗(Ω): 0.0001～20.0 分辨率:0.0001 导纳(ms)： 0.0001～20.0 分辨率:0.0001 |
|
基本误差 |
同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1级可选) 正交分量:ΔY=±（X×2%＋Y×2%×34.48）±Dy (有1级可选) “X”、“Y”——仪器的显示值 “Dx,Dy”——仪器的量化误差 Dx=2, Dy=5 百分表：2.0级 |
|
工作范围 |
电流 ：（1%－149%）In （In =5A） （5%－149%）In （In =1A） 电压 ：（5%－149%）Un （Un =100V，150V，100V/ （5%－149%）Un （Un =100V/3） |
|
外形尺寸(mm) |
410(L)*330(W)* 180(H) |
|
重量(kg) |
5.5 |
