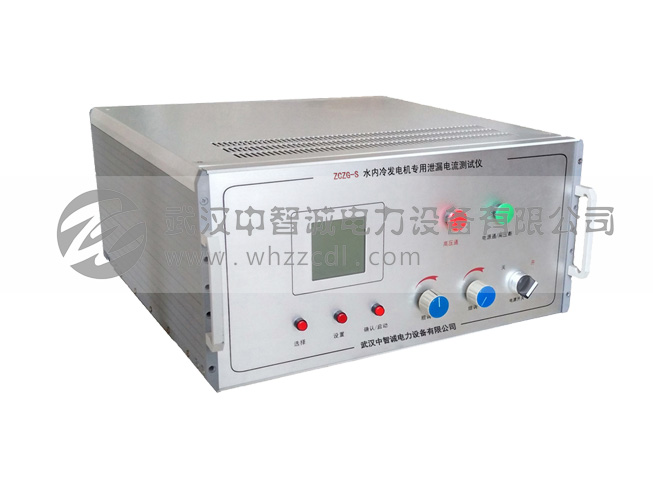

ZCZG-S型系列水内冷发电机专用泄漏电流测试仪设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用,设计制造的指导思想是以下几点:
1、由于大型水冷发电机绕组传导电流很大,在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器,无法升压。
2、自动补偿电位差,自动测量泄露电流值,结果稳定重复性好。
3、直流试验对一般高压电气设备而言,能发现其绝缘的贯穿性缺陷,而对电机来说,它能独特发现它的局部绝缘缺陷(定子线卷端部绝缘)这是其它试验无法替代的。
4、为能对水内冷发电机组的准确测量泄漏电流,ZCZG-S系列水内冷发电机专用泄漏电流测试仪特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响,真正测到试品的电流。

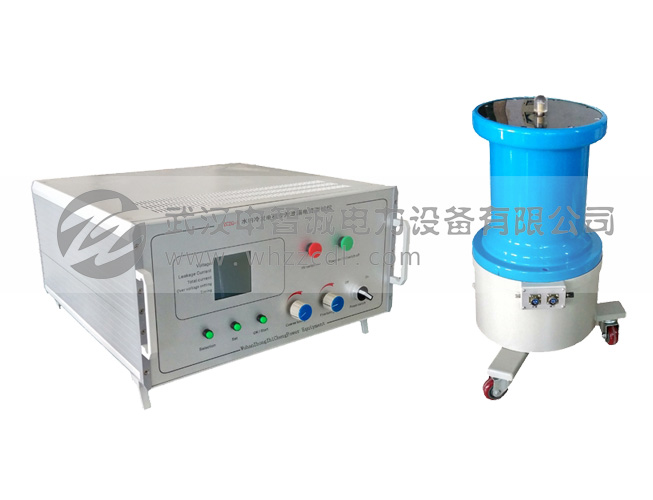

ZCZG-S系列水内冷发电机专用泄漏电流测试仪采用中频倍压电路。率先应用最新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使水内冷发电机专用泄漏电流测试仪实现了高品质、便携式并能承受额定电压放电而不损坏。
1.采用中频倍压回路,率先应用最新的PWM脉宽调制技术和大功率IGBT器件,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地措施,使仪器实现了高品质、便携式,并能承受额定电压放电而不损坏。
2.采用电压大反馈,使电压稳定度大大提高。同时提高了逆变频率,降低了仪器和倍压筒的体积和重量。更便于携带。
3.数据显示采用用LCD 320×240点阵的大屏幕。
4.自带计时器。
5.采用美国、日本等高质量元器件和德国制造的国际型机箱,抗干扰能力强,美观实用。
6.倍压筒采用德国技术研制,中频变压器经有关专家特殊设计,体积小容量大。
7.采用特殊设计,大大增加了仪器的输出电流和功率,以适应大容量负载的要求。
规范(kV/mA) |
60/200 |
60/300 |
80/200 |
80/300 |
90/200 |
90/300 |
输出电压(kV) |
60 |
60 |
80 |
80 |
90 |
90 |
输出电流(mA) |
200 |
300 |
200 |
300 |
200 |
300 |
输出功率(W) |
12000 |
18000 |
16000 |
24000 |
18000 |
27000 |
电压测量误差 |
≤1.0% ±2 个字 |
|||||
电流测量误差 |
≤1.0% ±2 个字 |
|||||
过压整定误差 |
≤1.0% |
|||||
纹波系数 |
≤3.0% |
|||||
电压稳定度 |
≤1.0% |
|||||
电源电压 |
AC380V(三相四线) |
|||||
机箱重量 |
25.0kg |
25.0kg |
||||
倍压重量 |
65.0kg |
70.0kg |
