我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量以决定是否安装消弧线圈。
另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。
测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法。

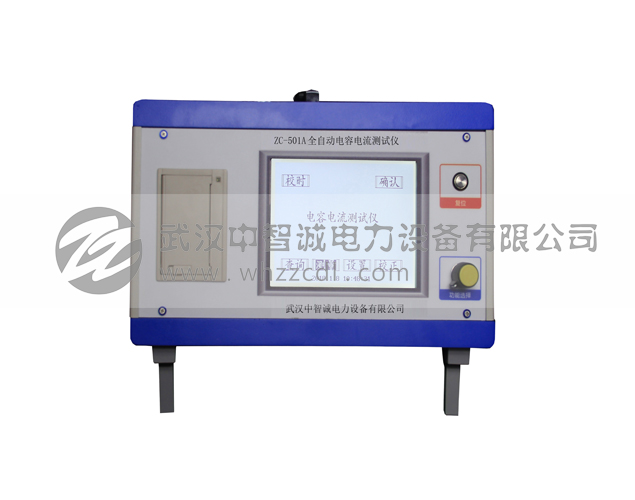

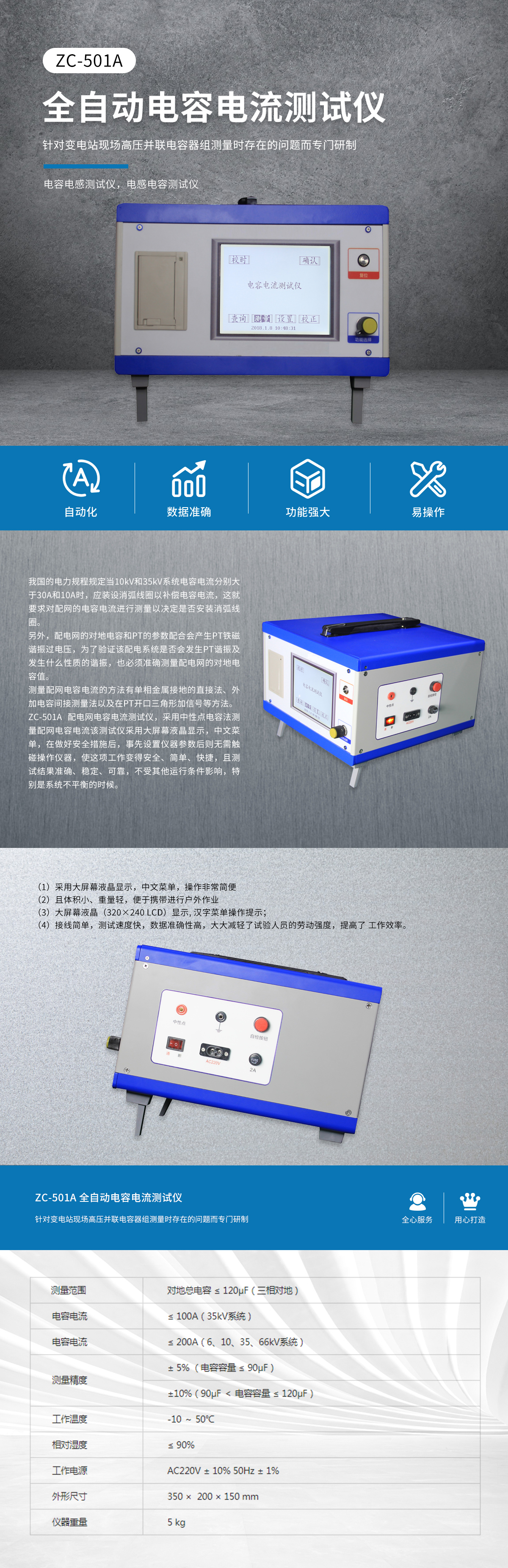

ZC-501A 配电网电容电流测试仪,采用中性点电容法测量配网电容电流该测试仪采用大屏幕液晶显示,中文菜单,在做好安全措施后,事先设置仪器参数后则无需触碰操作仪器,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠,不受其他运行条件影响,特别是系统不平衡的时候。
(1)采用大屏幕液晶显示,中文菜单,操作非常简便
(2)且体积小、重量轻,便于携带进行户外作业
(3)大屏幕液晶(320×240 LCD)显示, 汉字菜单操作提示;
(4)接线简单,测试速度快,数据准确性高,大大减轻了试验人员的劳动强度,提高了 工作效率。
测量范围 |
对地总电容 ≤ 120μF(三相对地) |
电容电流 |
≤ 100A(35kV系统) |
电容电流 |
≤ 200A(6、10、35、66kV系统) |
测量精度 |
± 5% (电容容量 ≤ 90μF) |
±10%(90μF < 电容容量 ≤ 120μF) |
|
工作温度 |
-10 ~ 50℃ |
相对湿度 |
≤ 90% |
工作电源 |
AC220V ± 10% 50Hz ± 1% |
外形尺寸 |
350 × 200 × 150 mm |
仪器重量 |
5 kg |
