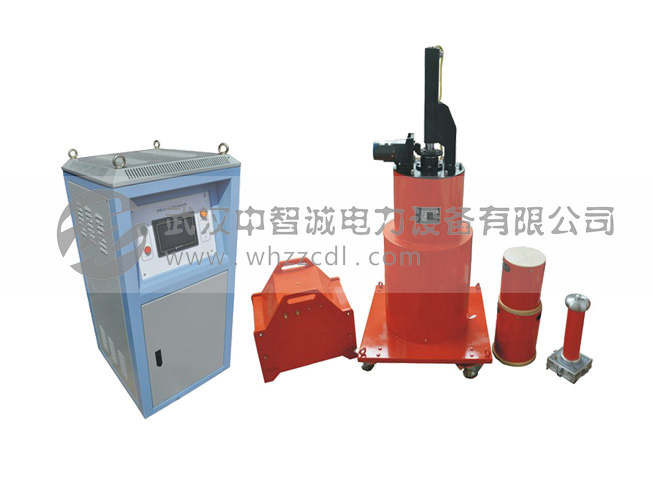

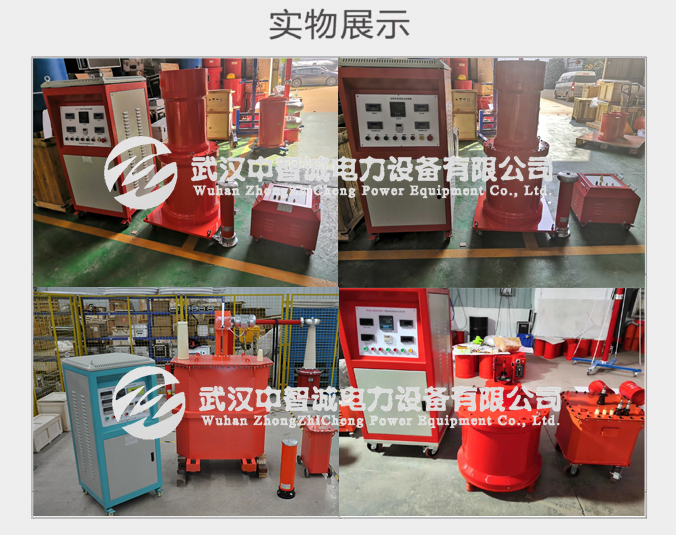

调感式工频串联谐振耐压试验装置包括发电机交流耐压试验、发电机耐压试验、工频交流耐压试验、发电机耐压试验装置及发电机串联谐振装置。发电机交流耐压试验装置针对单机容量在250MW及以下水力发电机的工频交流耐压试验。
调感式工频串联谐振耐压试验装置技术原理:随着电力系统的发展,运行设备的容量越来越大,如火力发电机组,单机容量已超过1000MW,水力发电机组,单机最大容量已达800MW;这些设备的交流工频耐压试验,如果用传统的试验设备(即工频试验变压器),则由于试验需要的容量大,试验变压器、调压器十分笨重,大容量试验电源在现场也很难解决,现场试验极不方便。工频谐振装置,无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。
该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。
1、由于谐振无功全补偿,电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10);同容量的体积小,重量轻,装置输出容量大而所需配置的电源容量小,操作便捷而安全
2、调感式工频串联谐振耐压试验装置实际是个电流滤波回路,使通过被试品的电流基本是基波电流,输出电压的波形畸变率(THD)极小,优于现有所有类型的交流耐压设备
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤
4、闪络后立即自动熄弧,熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程,既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险
额度输出电压0~60kV(AC有效值)及以下
输出频率 50Hz
谐振电压波形 纯正弦波,波形畸变率≤1%
工作制 满功率连续工作时间1min
品质因素 10~40
最大试验容量 3000kVA及其以下
工作电源 380V±15%、工频50Hz
产品配置(出口电压20kV及以下电压的发电机或电机的交流耐压试验,试验频率:50Hz):
型号 |
控制台 |
调压器 |
电抗器(干式) |
励磁变 |
分压器 |
适用范围 |
ZCXZ(L)- 200kVA/25kV |
30kW |
30kVA (电动) |
200kVA/25kV 可调一台 |
30kVA 干式 |
30kV |
水力发电机。0.4~1.0μF。(10kV/40MW) |
ZCXZ(L)- 300kVA/50kV |
60kW |
60kVA (电动) |
300kVA/50kV 可调一台 |
60kVA 油浸式 |
50kV |
火力发电机。0.27~0.33μF。(20kV/300MW) |
ZCXZ(L)- 600kVA/50kV |
60kW |
60kVA (电动) |
200kVA/50kV 可调一台 可调一台 |
60kVA 油浸式 |
50kV |
火力发电机。0.113~0.45μF。(20kV/600MW) |
ZCXZ(L)- 1200kVA/50kV |
120kW |
120kVA (感应) |
200kVA/50kV 固定两台 |
120kVA 油浸式 |
50kV |
水力发电机。0.6~1.8μF。(20kV/250MW) |
ZCXZ(L)- 2750kVA/55kV |
300kW |
300kVA(感应) |
750kVA/55kV 固定两台 |
120kVA 油浸式 |
60kV |
水力发电机。1.6~3.3μF。(20kV/770MW) |
电力系统常用水力发电机的电容量参考表:
水力发电机 |
额定容量(WM) |
额定电压(KV) |
相电容(μF) |
72.5~85 |
10.5 |
0.694 |
|
125~150 |
/ |
1.8~1.9 |
|
300 |
15.75 |
1.7~2.5 |
|
400 |
18.0 |
2~2.5 |
|
600 |
/ |
2.1~2.5 |
