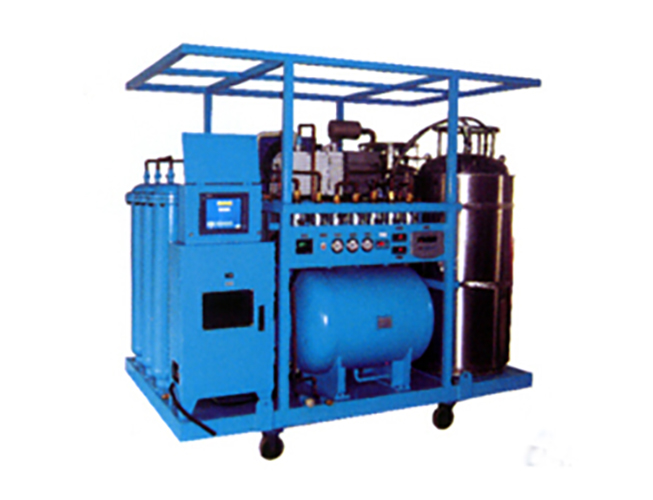

ZCQH-300C SF6气体回收固化提纯系统用于将空气和CF4低氟化物 分解物、从SF6中分离出来。分离系统是基于高压无油直接液化原理对所再生处理的SF6气体进行初步液化过滤，再依靠低温冷却系统对分离器中的气体/液体的混合体进一步液化固化。氮气等慢慢地经过分离被排出，而SF6气体则被再次液化和保留。SF6气体可被回收和再利用，回收率超过99%。回收车配备有多重的高效聚合过滤器、活性炭过滤器、酸性物质过滤器和微粒过滤器，气体被过滤处理至0.1微米水平以除去灰尘和微粒物质。专门设计的全功能气体专用处理站可用于组合电器制造厂的生产车间。它能把不合格SF6气体对其进行净化，冷冻固化处理达到国家新气标准，将达标的SF6气体回充到绝缘容器中。装置具备功能如下：
(1)采用进口无油压缩机，对SF6气体回收、回充、净化、液化储存。
(2)干燥处理系统，可滤除SF6气体中的水分、分解产物等。
(3)专用过滤技术可以将SF6气体中低氟化物吸附。
(4)SF6气体冷冻液化再固化提纯技术可使回收的SF6气体的纯度达到新气标准。
(5)该压缩机高压无油无泄漏。
(6)可对二路以上气体进行回收，快速抽取SF6气室中气体。
(7)回收和回充采用两个独立的系统，防止废气和净化处理后的气体产生交叉污染。
(8)PLC自动控制系统。

    1、从SF6设备中回收SF6气体，并测定真空度。
    2、将抽取气体液化储存
    3、SF6设备检修完毕，抽走空气和水分
    4、将储存的SF6气体循环干燥净化固化提纯。（过滤气体中的杂质、水份、CF4、HF、SF6分解物、矿物油、粉尘及絮状颗粒）
    5、将储存的SF6汽化，再输送到SF6设备
    6、将气体回收储罐及管道、气瓶加热，抽真空至30--100Pa
    7、在气瓶、储罐及外部储罐之间输送液态SF6
    8、可对处理过程中的SF6气体进行取样检测分析。
    9、可再生大容量过滤器。
    10、抽真空的排出物可经过碱洗吸收，无毒排放。吸附剂碱洗深埋。
    11、自动程序保护控制 ，自动手动控制可选可视，操作简单明了。
    12、高压直接液化，无需外加增压器。
    13、储气量300KG，可扩展外接气瓶，气罐。
    14、气瓶电子称重。
    15、各种开关电气设备专用接头。
    16、法国无压差电磁阀，无一般电动阀在突然断电情况下的无法关闭及延迟关闭的危险。

    1、储罐容积： 300L 工作压力5.0MPa， （200L）
    2、固化提纯罐： 160L 5.0MPa 带SF6称重装置 （120L）
    3、液氮罐： 160L （100L）
    4、真空泵： 44-64m3/h, 极限真空： 0.06Pa 德国 380V
    5、SF6压缩机： 14 m3/h 42bar 美国 7.5KW（或6-12 m3/h 50bar 美国 2.2-4KW）
    6、凝结器： 2.2KW
    7、最大功率： 22KW
    8、回收率： 大于98%。
    9、再生率： 95%
    10、数字真空计： 德国 0—1000mbar
    11、气瓶加热装置； 6KW
    12、冷凝系统： 法国MANUERACP 主机 2.2KW。辅助回收。
    13、电子称重： 1台
    14、电 压： 380V 50Hz三相交流和220V 50Hz单相交流,
    15、过滤/干燥器: <1微米颗粒、分解物吸附、酸性物吸附、微水吸附干燥、过滤器, 再生式可更换。4只。
    16、絮状物过滤器: 2只 0.5 微米
    17、三菱PLC自动 控制系统，法国等电磁阀，德国DILO 自封接口
    18、体积: 2500*1620*1950mm
    19、重量: 2000KG（1800*1000*1500* 1200KG）
