互感器测试仪器

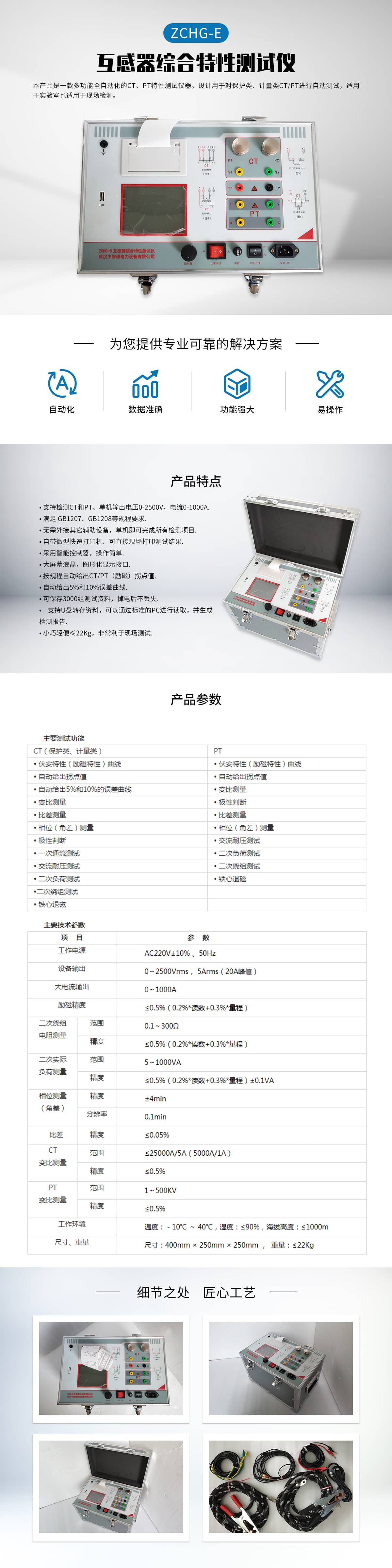

ZCHG-E 互感器综合特性测试仪
设备用途:
本产品是一款多功能全自动化的CT、PT特性测试仪器。
设备别称:
PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、CTPT特性综合测试仪
提醒:关于产品购买、技术维护等服务,欢迎来电咨询。
产品概述

设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。

产品特点

• 支持检测CT和PT、单机输出电压0-2500V,电流0-1000A.
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备,单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器,操作简单.
• 大屏幕液晶,图形化显示接口.
• 按规程自动给出CT/PT(励磁)拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料,掉电后不丢失.
• 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.
• 小巧轻便≤22Kg,非常利于现场测试.

产品参数

主要测试功能

CT(保护类、计量类)

PT

• 伏安特性(励磁特性)曲线

• 伏安特性(励磁特性)曲线

• 自动给出拐点值

• 自动给出拐点值

• 自动给出5%和10%的误差曲线

• 变比测量

• 变比测量

• 极性判断

• 比差测量

• 比差测量

• 相位(角差)测量

• 相位(角差)测量

• 极性判断

• 交流耐压测试

• 一次通流测试

• 二次负荷测试

• 交流耐压测试

• 二次绕组测试

• 二次负荷测试

• 铁心退磁

•二次绕组测试



• 铁心退磁



主要技术参数

   目

   数

工作电源

AC220V±10% 、50Hz

设备输出

0~2500Vrms, 5Arms(20A峰值)

大电流输出

0~1000A

励磁精度

≤0.5%(0.2%*读数+0.3%*量程)

二次绕组

电阻测量

范围

0.1~300Ω

精度

≤0.5%(0.2%*读数+0.3%*量程)

二次实际

负荷测量

范围

5~1000VA

精度

≤0.5%(0.2%*读数+0.3%*量程)±0.1VA

相位测量

(角差)

精度

±4min

分辨率

0.1min

比差

精度

≤0.05%

CT

变比测量

范围

≤25000A/5A(5000A/1A)

精度

≤0.5%

PT

变比测量

范围

1~500KV

精度

≤0.5%

工作环境

温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m

尺寸、重量

尺寸:400mm × 250mm × 250mm ,  重量:≤22Kg
