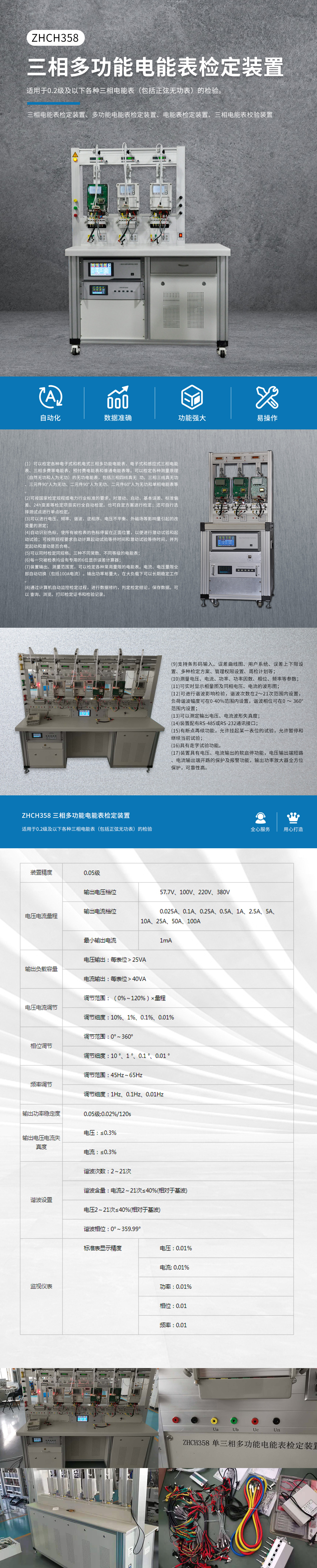

ZHCH358三相多功能电能表检定装置,是根据国家标准和规程的要求.而开发的第三代电子程控式三相电能表多功能检验装置。适用于0.2级及以下各种三相电能表(包括正弦无功表)的检验,它以简洁美观的外形、精致的工艺、完备的功能和优异的性能。
(1)可以检定各种电子式和机电式三相多功能电能表、电子式和感应式三相电能表、三相多费率电能表、预付费电能表和普通电能表等。可以检定各种测量原理(自然无功和人为无功)的无功电能表,包括三相四线真无 功、三相三线真无功、三元件90°人为无功、二元件90°人为无功、二元件60°人为无功和单相电能表等。
(2)可按国家检定规程或电力行业标准的要求,对潜动、启动、基本误差、标准偏差、24h变差等检定项目实行全自动检定。也可自定方案进行检定;还可自行选择测试点进行单点检定。
(3)可以进行电压、频率、谐波、逆相序、电压不平衡、外磁场等影响量引起的改变量的测定;
(4)自动识别色标,使所有被检表的色标停留在正面位置,以便进行潜动试验和起动试验;可按照规程要求自动计算起动试验等待时间和潜动试验等待时间,并判定起动和潜动是否合格。
(5)可以同时检定同规格、三种不同常数、不同等级的电能表;
(6)每一只被检表均设有专用的6位显示误差计算器;
(7)装置输出、测量范围宽,可以检定各种常用量限的电能表。电流、电压量限全部自动切换(包括100A电流)。输出功率裕量大,在大负载下可以长期稳定工作。
(8)通过计算机自动监控检定过程,进行数据修约,判定检定结论,保存数据。可以 查询、浏览、打印检定证书和检验记录。
(9)支持条形码输入、误差曲线图、用户系统、误差上下限设置、多种检定方案、管理权限设置、周检计划等;
(10)测量电压、电流、功率、功率因数、相位、频率等参数;
(11)可实时显示相量图及同相电压、电流的波形图;
(12)可进行谐波影响检验,谐波次数在2~21次范围内设置,负荷谐波幅度可在0-40%范围内设置,谐波相位可在0 ~ 360°范围内设置;
(13)可以测定输出电压、电流波形失真度;
(14)装置配有RS-485或RS-232通讯接口;
(15)有断点再续功能,允许挂起某一表位的试验,允许暂停和继续当前试验;
(16)具有走字试验功能。
(17)装置具有电压、电流输出的软启停功能,电压输出端短路、电流输出端开路的保护及报警功能,输出功率放大器全方位保护,可靠性高。
装置精度 |
0.05级 |
|
电压电流量程 |
输出电压档位 |
57.7V、100V、220V、380V |
输出电流档位 |
0.025A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A |
|
最小输出电流 |
1mA |
|
输出负载容量 |
电压输出:每表位>25VA |
|
电流输出:每表位>40VA |
||
电压电流调节 |
调节范围: (0%~120%)×量程 |
|
调节细度:10%、1%、0.1%、0.01% |
||
相位调节 |
调节范围:0°~360° |
|
调节细度:10 °、1 °、0.1 °、0.01 ° |
||
频率调节 |
调节范围:45Hz~65Hz |
|
调节细度:1Hz、0.1Hz、0.01Hz |
||
输出功率稳定度 |
0.05级:0.02%/120s |
|
输出电压电流失真度 |
电压:≤0.3% |
|
电流:≤0.3% |
||
谐波设置 |
谐波次数:2~21次 |
|
谐波含量:电流2~21次≤40%(相对于基波) |
||
电压2~21次≤40%(相对于基波) |
||
谐波相位:0°~359.99° |
||
监视仪表 |
标准表显示精度 |
电压:0.01% |
电流: 0.01% |
||
功率:0.01% |
||
相位:0.01 |
||
频率:0.01 |
