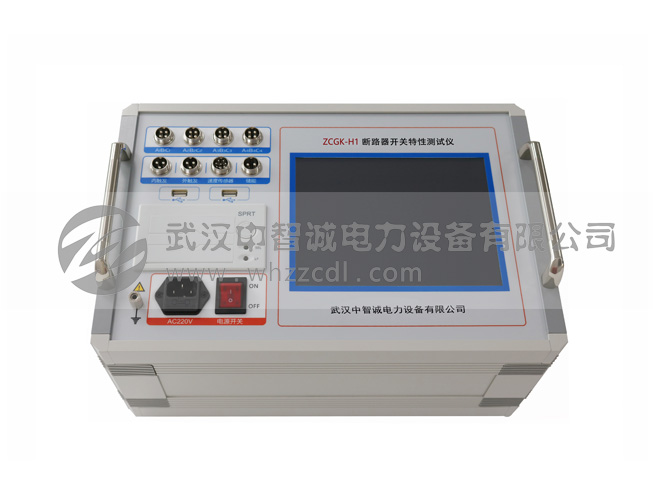

高压断路器是电力系统中控制设备之一。电网中高压断路器的运行数量多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我公司开发了ZCGK-H1 高压开关综合特性测试仪。

⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形。
⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口。
⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、全自动电机储能、电机功率测量功能。
⑿、内部抗干扰电路可满足500KV变电站内可靠使用。

1．时间测量：
              12路 固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期之差
              合闸（分闸）弹跳时间（弹跳次数）
              内触发测试范围：0.01ms～20s，分辨率：0.01ms,
              外触发测试范围：0.01ms～200s，分辨率：0.1ms,
              在1000ms以内准确率：0.1%±1个字
2．速度测量：刚分（刚合）速度
               指定时间段（行程段或角度段）平均速度
3.  测速范围：1mm传感器 0.01～25.00m/s，
                0.1mm传感器 0.001～2.50m/s
                0.5°角度传感器 1周波/ 0.5°
4．行程测量：动触头行程（行程）
                接触行程（开距）
                过冲行程或反程（超程）
直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.
                360线传感器：360о，分辨率:0.5о,测量范围：0-1000mm.
                加速度传感器测量范围：0-300mm，分辨率:0.1mm
5.  电流显示：最大电30A,分辨率：0.01A。
6．仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
7．直流电源:输出DC10～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。
8.  外触发触发电压：AC/DC10-300V，电流≤120A
9.  隔离开关测量范围：
   ⑴、电压输出：DC10～260V（可调）；
   ⑵、电源输出时间：0.01-20秒（可设置）；
   ⑶、断口信号最大采集时间为200秒；
   ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
10．主机体积：360×260×170mm
11．使用环境：  -20℃~+50℃
12．相对湿度：≤90%
