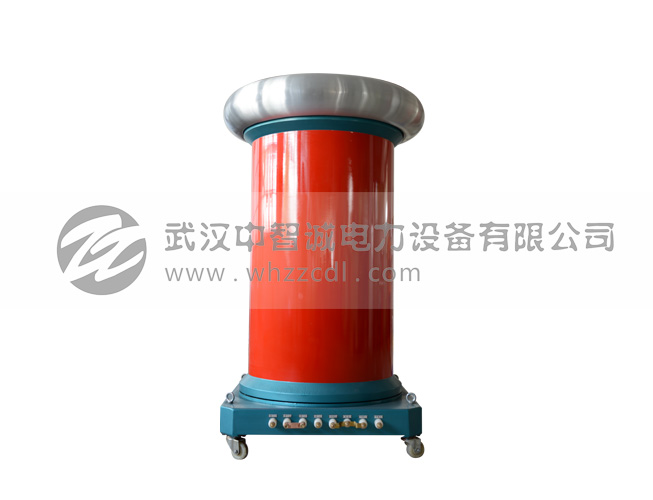

ZCJF系列产品是我公司引进国外技术,设计开发制造的无局部放电工频试验变压器,广泛应用于互感器、电力变压器、高压断路器、耦合电容器、容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。可对其产品进行局部放电和工频耐压试验。该系列无局放变压器,采用环氧筒式结构,具有本机局放量小、损耗低、重量轻、波形失真小等特点。
该产品符合DL417-91、JB/T9641-1999、GB1094.1~1094.5-85、GB6451.1~6451.5-86等有关标准要求。
1、成套设备配置性强,电压容量系列齐全,功能可靠;
2、成功研制无局部放电环氧绝缘筒,系统局部放电量小;
3、产品波形畸变及空载电流同类产品国内最小;
4、阻抗电压低,优于国际规定;
5、采用快速电子保护装置,可靠性强;
6、全新一体式自动化操作台,智能控制,抗干扰能力强;

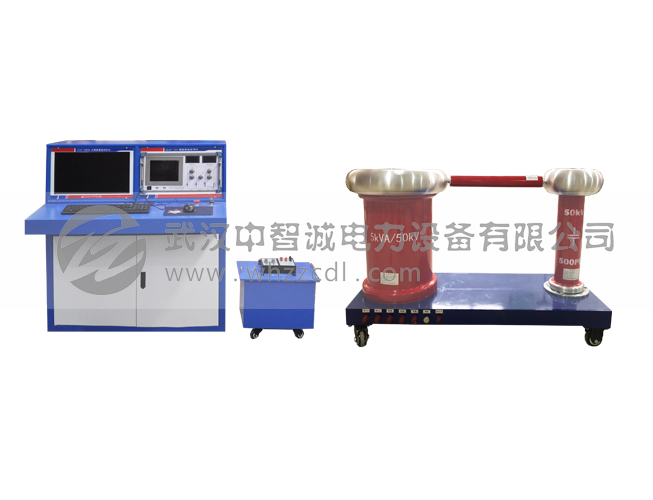

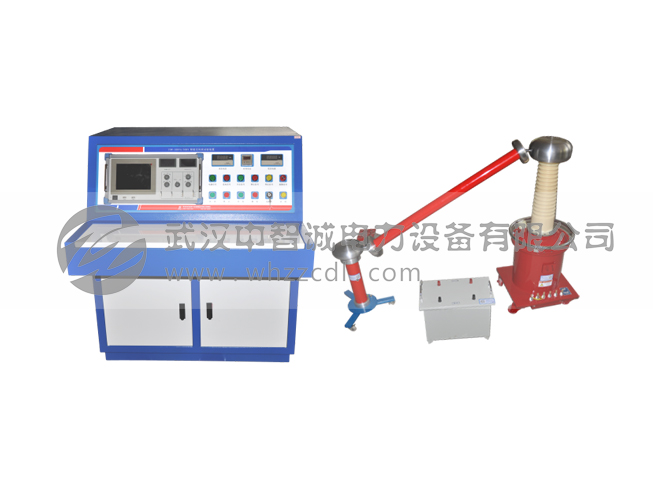

7、我公司生产的无局部放电试验成套装置,该系统主要由:
局部放电检测仪、校正脉冲发生器、 输入单元、工频无局放试验变压器、保护电阻、耦合电容器、控制台、调压器、 隔离电源滤波器等九部份组成。
型号规格 Model |
额定容量 Reted Capacity (KVA) |
高压电压 High Voitage (KV) |
低压电压 Low Voitage (KV) |
顶罩外径x高 (mm) |
重量 Weight |
ZCJF-5/50 |
5 |
50 |
0.22/0.38 |
320x450 |
42 |
ZCJF-50/50 |
50 |
50 |
0.22/0.38 |
850x945 |
360 |
ZCJF-10/100 |
10 |
100 |
0.22/0.38 |
570x725 |
150 |
ZCJF-50/100 |
50 |
100 |
0.22/0.38 |
850x1000 |
400 |
ZCJF-100/100 |
100 |
100 |
0.22/0.38 |
850x1000 |
800 |
ZCJF-15/150 |
15 |
150 |
0.22/0.38 |
1165x1400 |
500 |
ZCJF-75/150 |
75 |
150 |
0.22/0.38 |
1350x1570 |
1100 |
ZCJF-150/150 |
150 |
150 |
0.38/0.6 |
1350x1570 |
1400 |
ZCJF-20/200 |
20 |
200 |
0.22/0.38 |
1165x1850 |
760 |
ZCJF-100/200 |
100 |
200 |
0.22/0.38 |
1450x1950 |
1800 |
ZCJF-200/200 |
200 |
200 |
0.38/0.6 |
1800x1950 |
3100 |
ZCJF-25/250 |
25 |
250 |
0.22/0.38 |
1250x2200 |
1250 |
ZCJF-150/250 |
150 |
250 |
0.38/0.6 |
1450x2200 |
1900 |
ZCJF-250/250 |
250 |
250 |
0.38/0.6 |
2000x2300 |
3100 |
ZCJF-500/250 |
500 |
250 |
3/6 |
200x2600 |
5800 |
ZCJF-1000/250 |
1000 |
250 |
3/6 |
2200x2600 |
8200 |
ZCJF-30/300 |
30 |
300 |
0.22/0.38 |
1350x2300 |
1350 |
ZCJF-150/300 |
150 |
300 |
0.38/0.6 |
1450x2500 |
2100 |
ZCJF-300/300 |
300 |
300 |
0.38/0.6 |
1700x2500 |
3700 |
ZCJF-600/300 |
600 |
300 |
0.6/3 |
2000x2650 |
6100 |
ZCJF-900/300 |
900 |
300 |
3/6 |
2000x2650 |
7400 |
ZCJF-400/400 |
400 |
400 |
0.6/3 |
1800x3500 |
4100 |
ZCJF-800/400 |
800 |
400 |
3/6 |
2200x3600 |
11000 |
ZCJF-1200/400 |
1200 |
400 |
3/6 |
2600x4200 |
15000 |
ZCJF-1600/400 |
1600 |
400 |
3/6/10 |
2600x4200 |
19000 |
ZCJF-150/500 |
150 |
500 |
0.6/3 |
2600x4500 |
6800 |
ZCJF-250/500 |
250 |
500 |
0.6/3 |
2600x4500 |
7800 |
ZCJF-500/500 |
500 |
500 |
0.6/3 |
2600x4500 |
9800 |
ZCJF-1000/500 |
1000 |
500 |
3/6 |
3000x4600 |
18500 |
ZCJF-2000/500 |
2000 |
500 |
3/6/10 |
3000x4600 |
28000 |
ZCJF-165/550 |
165 |
550 |
0.6/3 |
3400x5000 |
9100 |
ZCJF-550/550 |
550 |
550 |
3/6/10 |
3400x5000 |
14000 |
ZCJF-1100/550 |
1100 |
550 |
3/6/10 |
3400x5100 |
22000 |
ZCJF-2200/550 |
5500 |
550 |
3/6/10 |
3400x5100 |
31000 |
